Pantallas

Pantalla LCD con comunicación I²C

La pantalla LCD es una pantalla de cristal liquido, su controlador mas común es el HD44780, su comunicación puede ser de 4 bits u 8 bits. Dado que si nos comunicamos con 8 bits, implica usar 8 pines del microcontrolador, o en su defecto si usamos la comunicación de 4 bits, se usarían 4 pines, y en ocasiones dependiendo del microcontrolador, no nos podemos dar el lujo de usar tantos, surgió un modulo de comunicación I²C, que implica solo usar 2 pines para el control total de toda la pantalla.

pantalla

Los tamaños mas comunes de pantalla son

16x2: 16 caracteres de forma horizontal y 2 renglones
20x4: 20 caracteres de forma horizontal y 4 renglones

pantalla20

El control es exactamente igual, obviamente se debe especificar en que sitio se colocara el carácter.

Cada carácter esta formado de 5x7 pixels, es decir, podemos dar la forma o figura que quisiéramos por cada carácter y hacer combinaciones infinitas (inclusive hacer juegos)

La comunicación I²C nos reduce el uso de pines, pero esto incrementa el uso de mas hardware o librerías para implementar el protocolo.

i2c

El controlador es el PCF8574 el encargado de recibir la información y comunicarla al microcontrolador de la LCD, realizando las acciones que enviamos por el protocolo.

i2c

En la comunicación I²C es un protocolo tipo Maestro-Esclavo, y cada esclavo tiene un ID único (dirección), para saber a que dispositivo le estamos solicitando la información y de quien estamos recibiendo.

Al igual en este modulo incorpora un trimpot para ajustar el contraste de la pantalla, el jumper para el brillo de la pantalla y el selector de dirección (es la modificación de una resistencia)

back

Referencias

https://naylampmechatronics.com/oled/638-display-oled-i2c-130-12864-sh1106.html

Pines de la LCD con I²C

lcd

Warning

Los pines a los que se conectan los pines de SDA y SCL de la pantalla Iran a:

LCD	ESP32
SDA	GPIO21
SCL	GPIO22
VCC	5V
GND	GND

connect ]

Warning

Descargar la librería para poder comunicar el ESP32 con el módulo I²C. Agregarla a Arduino IDE. Dar click aquí

Note

Si al arrancar la pantalla no se ve nada, recuerda mover el tripot para el contraste.

Algoritmos de encendido de pantalla

Estos son los pasos que siempre Iran al inicio para arrancar la pantalla.

Función begin(): Solo se llama al inicio para arrancar la pantalla
Función backlight(): Enciende la luz de fondo (depende si quieres prenderla)
Función clear(): Limpia la pantalla de cualquier ruido o carácter raro que salga en pantalla
Función setCursor(column, row)

Ya posicionados, podemos comenzar a escribir el mensaje en pantalla.

https://lastminuteengineers.com/esp32-i2c-lcd-tutorial/

Visualización de mensaje

Se mandara un mensaje a la pantalla, línea por línea.

Diagrama Pictórico

connect

lcd

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// Set the LCD address to 0x27 for a 16 chars and 2 line display
LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup()
{
  // inicializamos la pantalla para comunicación
  lcd.begin();
  // Enciende la luz de fondo pantalla
  lcd.backlight();
  //Por default comenzará a escribir en la posición x=0,y=0
  //se manda el siguiente texto a la pantalla
  lcd.print("Mecatronica 85"); //no se ponen acentos
  //Nos movemos al segundo renglón, en la primera posición
  lcd.setCursor(0, 1);
  //se manda el siguiente texto a la pantalla
  lcd.print("Rules");
}

void loop()
{
  // Aquí no colocamos nada
}

Voltímetro

Realizaremos un voltímetro sencillo y básico, donde vamos a leer el voltaje de un divisor de tension.

Para ello debemos aplicar una formula donde vamos a convertir el valor que se recibe del ADC a un valor equivalente de voltaje, como tenemos un potenciómetro lineal, la relación es directa, quedando la formula

\[voltaje = ADC_{bit} \frac{3.3V}{4095_{bit}}\]

Con esta formula estamos convirtiendo lo que recibimos en la entrada del ADC a lo correspondiente de voltaje.

Como el valor máximo de voltaje es 3.3V, esto se divide entre la resolución del ADC y lo multiplicamos por el valor leído.

Diagrama pictórico

voltimetro lcd

voltimetro gif

Código básico

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// Set the LCD address to 0x27 for a 16 chars and 2 line display
LiquidCrystal_I2C lcd(0x27, 16, 2);
#define PIN_ADC 34


void setup(){
  // inicializamos la pantalla para comunicación
  lcd.begin();
  // Enciende la luz de fondo pantalla
  lcd.backlight();
  //Por default comenzará a escribir en la posición x=0,y=0
  //se manda el siguiente texto a la pantalla
  lcd.print("Mecatronica 85");
  //Nos movemos al segundo renglón, en la primera posición
  lcd.setCursor(0, 1);
  //se manda el siguiente texto a la pantalla
  lcd.print("Voltimetro");
  delay(1000); //esperamos un segundo para el mensaje de bienvenida
  lcd.clear(); //limpiamos la pantalla
  lcd.setCursor(0,0); //regresamos a la posición inicial
  lcd.print("Voltimetro 85");
  lcd.setCursor(15,1);  //nos movemos a la columna 15 y la ultima posición
  lcd.print("V"); //colocamos la unidad del voltaje (V)
}

void loop(){
  int valorADC = analogRead(PIN_ADC);
  delay(10); //esperamos un momento de estabilización del dato
  float voltaje = (valorADC * 3.3) / 4095.0; //convertimos el valor a voltaje
  lcd.setCursor(11,1); //nos colocamos en la parte para que el numero salga al final al lado de la "V"
  lcd.print(voltaje);
  delay(50);
}

Código más estable

Este código es más eficiente para tener una valor más estable. Aplicamos un promedio de la muestra. Con esto hacemos que el valor que se muestra se más conciso.

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// Set the LCD address to 0x27 for a 16 chars and 2 line display
LiquidCrystal_I2C lcd(0x27, 16, 2);
#define PIN_ADC 34


void setup() {
  // inicializamos la pantalla para comunicación
  lcd.begin();
  // Enciende la luz de fondo pantalla
  lcd.backlight();
  //Por default comenzará a escribir en la posición x=0,y=0
  //se manda el siguiente texto a la pantalla
  lcd.print("Mecatronica 85");
  //Nos movemos al segundo renglón, en la primera posición
  lcd.setCursor(0, 1);
  //se manda el siguiente texto a la pantalla
  lcd.print("Voltimetro");
  delay(1000); //esperamos un segundo para el mensaje de bienvenida
  lcd.clear(); //limpiamos la pantalla
  lcd.setCursor(0, 0); //regresamos a la posición inicial
  lcd.print("Voltimetro 85");
  lcd.setCursor(15, 1); //nos movemos a la columna 15 y la ultima posición
  lcd.print("V"); //colocamos la unidad del voltaje (V)
}

#define MUESTRAS 60.0 // defino una cantidad de muestras que se tomaran para el promedio

void loop() {
  int valorADC = 0;     //aquí guardaremos el valor del ADC
  int suma = 0;         //acumulara el valor de las muestras del ADC
  for (byte x = 0; x < MUESTRAS; x++) {
    valorADC = analogRead(PIN_ADC);
    suma += valorADC;
    delay(5); //esperamos un momento de estabilización del dato
  }
  float promedio = suma / MUESTRAS;
  float voltaje = (valorADC * 3.3) / 4095.0; //convertimos el valor a voltaje
  lcd.setCursor(11, 1); //nos colocamos en la parte para que el numero salga al final al lado de la "V"
  lcd.print(voltaje);

}

OLED

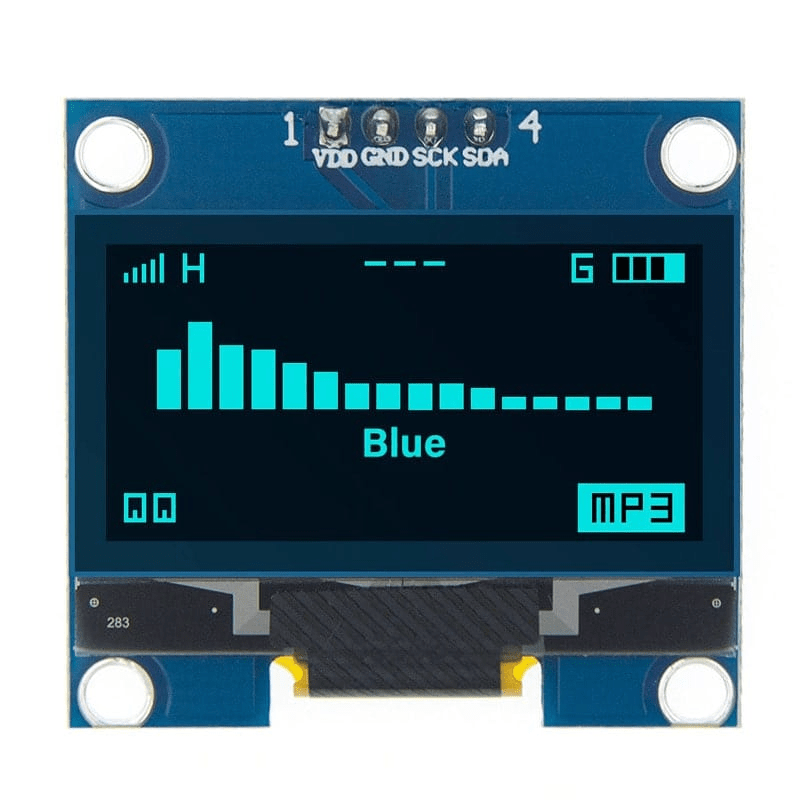

Las pantalla OLED se han popularizado mucho últimamente, y gracias a Adafruit se ha economizado mucho.

Nos da una amplia gama de aplicación en diversas situaciones, como realizar estaciones meteorológicas, un contador para nuestros suscriptores de YT, juegos, etc.

oled 1

Contamos con 2 drivers, los mas comunes son:

SSD1306
SH110X

Con dos protocolos, estos son

I²C
SPI

Note

Aquí debes probar en caso de no conocer cual es el driver de tuu pantalla OLED, en mi caso tengo con driver: SH110X con I²C

Warning

Los pines a los que se conectan los pines de SDA y SCL de la pantalla Iran a:

OLED	ESP32
SDA	GPIO21
SCL	GPIO22
VDD	3V3
GND	GND

connect

Warning

Las librerías que se necesitan son varias, si estas con el gestor e instalar en la carpeta de librerías del IDE de Arduino. Descargar aquí y las agregamos de manera manual. Ver la instalación manual -> aquí

Instalando desde el Gestor de librerías

Buscamos por "oled" e instalamos las siguientes e instalamos las librerías adiciones

lib1

Convertidores de imágenes para la pantalla

image2cpp [web]

image2cpp

LCD Image Converter [Desktop]

lcd

Descargar

Para conocer mas, ingresa a la documentación oficial de Adafruit

Assets

La imagen demo que sale al inicio

m85

mk logo

Código DEMO de la OLED

Se realizara demo simple de uso de la pantalla OLED

Diagrama Pictórico

connect

oled basic

// Para la pantalla SH110X
#include <SPI.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SH110X.h>

#define i2c_Address 0x3c //initialize with the I2C addr 0x3C Typically eBay OLED's
//#define i2c_Address 0x3d //initialize with the I2C addr 0x3D Typically Adafruit OLED's

#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 64 // OLED display height, in pixels
#define OLED_RESET -1   //   QT-PY / XIAO
Adafruit_SH1106G display = Adafruit_SH1106G(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);


#define NUMFLAKES 10
#define XPOS 0
#define YPOS 1
#define DELTAY 2


#define LOGO16_GLCD_HEIGHT 16
#define LOGO16_GLCD_WIDTH  16
static const unsigned char PROGMEM logo16_glcd_bmp[] = {
  0x06, 0x60,
  0x06, 0x60,
  0x3f, 0xfc,
  0x20, 0x04,
  0x20, 0x04,
  0xee, 0x77,
  0xea, 0x47,
  0x2a, 0x44,
  0x2e, 0x74,
  0xea, 0x17,
  0xea, 0x17,
  0x2e, 0x74,
  0x20, 0x04,
  0x3f, 0xfc,
  0x06, 0x60,
  0x06, 0x60
};


void setup()   {

  Serial.begin(115200);

  delay(250); // wait for the OLED to power up
  display.begin(i2c_Address, true); // Address 0x3C default
  //display.setContrast (0); // dim display

  display.display();
  delay(2000);

  // limpia la pantalla
  display.clearDisplay();

  // dibuja un pixel
  display.drawPixel(10, 10, SH110X_WHITE);
  // Show the display buffer on the hardware.
  // NOTE: You _must_ call display after making any drawing commands
  // to make them visible on the display hardware!
  display.display();
  delay(2000);
  display.clearDisplay();

  // dibuja muchas lineas
  testdrawline();
  display.display();
  delay(2000);
  display.clearDisplay();

  // dibuja rectangulos
  testdrawrect();
  display.display();
  delay(2000);
  display.clearDisplay();

  // dibuja multiples rectangulos
  testfillrect();
  display.display();
  delay(2000);
  display.clearDisplay();

  // dibuja multiples circulos
  testdrawcircle();
  display.display();
  delay(2000);
  display.clearDisplay();

  // dibuja un circulo de 10px de radio SH110X_WHITE
  display.fillCircle(display.width() / 2, display.height() / 2, 10, SH110X_WHITE);
  display.display();
  delay(2000);
  display.clearDisplay();

  testdrawroundrect();
  delay(2000);
  display.clearDisplay();

  testfillroundrect();
  delay(2000);
  display.clearDisplay();

  testdrawtriangle();
  delay(2000);
  display.clearDisplay();

  testfilltriangle();
  delay(2000);
  display.clearDisplay();

  // dibuja las primeras 12 letras en una fuente
  testdrawchar();
  display.display();
  delay(2000);
  display.clearDisplay();

  // Muestra texto
  display.setTextSize(1);
  display.setTextColor(SH110X_WHITE);
  display.setCursor(0, 0);
  display.println("Failure is always an option");
  display.setTextColor(SH110X_BLACK, SH110X_WHITE); // 'inverted' text
  display.println(3.141592);
  display.setTextSize(2);
  display.setTextColor(SH110X_WHITE);
  display.print("0x"); display.println(0xDEADBEEF, HEX);
  display.display();
  delay(2000);
  display.clearDisplay();

  // muestra la imagen (logo)
  display.drawBitmap(30, 16,  logo16_glcd_bmp, 16, 16, 1);
  display.display();
  delay(1);

  // invierte el color del display
  display.invertDisplay(true);
  delay(1000);
  display.invertDisplay(false);
  delay(1000);
  display.clearDisplay();

  // dibuja el icono bitmap en un movimiento animado
  testdrawbitmap(logo16_glcd_bmp, LOGO16_GLCD_HEIGHT, LOGO16_GLCD_WIDTH);
}


void loop() {

}


void testdrawbitmap(const uint8_t *bitmap, uint8_t w, uint8_t h) {
  uint8_t icons[NUMFLAKES][3];

  // initialize
  for (uint8_t f = 0; f < NUMFLAKES; f++) {
    icons[f][XPOS] = random(display.width());
    icons[f][YPOS] = 0;
    icons[f][DELTAY] = random(5) + 1;

    Serial.print("x: ");
    Serial.print(icons[f][XPOS], DEC);
    Serial.print(" y: ");
    Serial.print(icons[f][YPOS], DEC);
    Serial.print(" dy: ");
    Serial.println(icons[f][DELTAY], DEC);
  }

  while (1) {
    // draw each icon
    for (uint8_t f = 0; f < NUMFLAKES; f++) {
      display.drawBitmap(icons[f][XPOS], icons[f][YPOS], bitmap, w, h, SH110X_WHITE);
    }
    display.display();
    delay(200);

    // then erase it + move it
    for (uint8_t f = 0; f < NUMFLAKES; f++) {
      display.drawBitmap(icons[f][XPOS], icons[f][YPOS], bitmap, w, h, SH110X_BLACK);
      // move it
      icons[f][YPOS] += icons[f][DELTAY];
      // if its gone, reinit
      if (icons[f][YPOS] > display.height()) {
        icons[f][XPOS] = random(display.width());
        icons[f][YPOS] = 0;
        icons[f][DELTAY] = random(5) + 1;
      }
    }
  }
}


void testdrawchar(void) {
  display.setTextSize(1);
  display.setTextColor(SH110X_WHITE);
  display.setCursor(0, 0);

  for (uint8_t i = 0; i < 168; i++) {
    if (i == '\n') continue;
    display.write(i);
    if ((i > 0) && (i % 21 == 0))
      display.println();
  }
  display.display();
  delay(1);
}

void testdrawcircle(void) {
  for (int16_t i = 0; i < display.height(); i += 2) {
    display.drawCircle(display.width() / 2, display.height() / 2, i, SH110X_WHITE);
    display.display();
    delay(1);
  }
}

void testfillrect(void) {
  uint8_t color = 1;
  for (int16_t i = 0; i < display.height() / 2; i += 3) {
    // alternate colors
    display.fillRect(i, i, display.width() - i * 2, display.height() - i * 2, color % 2);
    display.display();
    delay(1);
    color++;
  }
}

void testdrawtriangle(void) {
  for (int16_t i = 0; i < min(display.width(), display.height()) / 2; i += 5) {
    display.drawTriangle(display.width() / 2, display.height() / 2 - i,
                         display.width() / 2 - i, display.height() / 2 + i,
                         display.width() / 2 + i, display.height() / 2 + i, SH110X_WHITE);
    display.display();
    delay(1);
  }
}

void testfilltriangle(void) {
  uint8_t color = SH110X_WHITE;
  for (int16_t i = min(display.width(), display.height()) / 2; i > 0; i -= 5) {
    display.fillTriangle(display.width() / 2, display.height() / 2 - i,
                         display.width() / 2 - i, display.height() / 2 + i,
                         display.width() / 2 + i, display.height() / 2 + i, SH110X_WHITE);
    if (color == SH110X_WHITE) color = SH110X_BLACK;
    else color = SH110X_WHITE;
    display.display();
    delay(1);
  }
}

void testdrawroundrect(void) {
  for (int16_t i = 0; i < display.height() / 2 - 2; i += 2) {
    display.drawRoundRect(i, i, display.width() - 2 * i, display.height() - 2 * i, display.height() / 4, SH110X_WHITE);
    display.display();
    delay(1);
  }
}

void testfillroundrect(void) {
  uint8_t color = SH110X_WHITE;
  for (int16_t i = 0; i < display.height() / 2 - 2; i += 2) {
    display.fillRoundRect(i, i, display.width() - 2 * i, display.height() - 2 * i, display.height() / 4, color);
    if (color == SH110X_WHITE) color = SH110X_BLACK;
    else color = SH110X_WHITE;
    display.display();
    delay(1);
  }
}

void testdrawrect(void) {
  for (int16_t i = 0; i < display.height() / 2; i += 2) {
    display.drawRect(i, i, display.width() - 2 * i, display.height() - 2 * i, SH110X_WHITE);
    display.display();
    delay(1);
  }
}

void testdrawline() {
  for (int16_t i = 0; i < display.width(); i += 4) {
    display.drawLine(0, 0, i, display.height() - 1, SH110X_WHITE);
    display.display();
    delay(1);
  }
  for (int16_t i = 0; i < display.height(); i += 4) {
    display.drawLine(0, 0, display.width() - 1, i, SH110X_WHITE);
    display.display();
    delay(1);
  }
  delay(250);

  display.clearDisplay();
  for (int16_t i = 0; i < display.width(); i += 4) {
    display.drawLine(0, display.height() - 1, i, 0, SH110X_WHITE);
    display.display();
    delay(1);
  }
  for (int16_t i = display.height() - 1; i >= 0; i -= 4) {
    display.drawLine(0, display.height() - 1, display.width() - 1, i, SH110X_WHITE);
    display.display();
    delay(1);
  }
  delay(250);

  display.clearDisplay();
  for (int16_t i = display.width() - 1; i >= 0; i -= 4) {
    display.drawLine(display.width() - 1, display.height() - 1, i, 0, SH110X_WHITE);
    display.display();
    delay(1);
  }
  for (int16_t i = display.height() - 1; i >= 0; i -= 4) {
    display.drawLine(display.width() - 1, display.height() - 1, 0, i, SH110X_WHITE);
    display.display();
    delay(1);
  }
  delay(250);

  display.clearDisplay();
  for (int16_t i = 0; i < display.height(); i += 4) {
    display.drawLine(display.width() - 1, 0, 0, i, SH110X_WHITE);
    display.display();
    delay(1);
  }
  for (int16_t i = 0; i < display.width(); i += 4) {
    display.drawLine(display.width() - 1, 0, i, display.height() - 1, SH110X_WHITE);
    display.display();
    delay(1);
  }
  delay(250);
}

Voltímetro

Realizaremos un voltímetro sencillo y básico, donde vamos a leer el voltaje de un divisor de tension.

Para ello debemos aplicar una formula donde vamos a convertir el valor que se recibe del ADC a un valor equivalente de voltaje, como tenemos un potenciómetro lineal, la relación es directa, quedando la formula

\[voltaje = ADC_{bit} \frac{3.3V}{4095_{bit}}\]

Con esta formula estamos convirtiendo lo que recibimos en la entrada del ADC a lo correspondiente de voltaje.

Como el valor máximo de voltaje es 3.3V, esto se divide entre la resolución del ADC y lo multiplicamos por el valor leído.

Haciendo uso de una pantalla OLED para mostrar le valor en la pantalla.

Diagrama pictórico

volti

voltimetro oled

Código

#include <SPI.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SH110X.h>

#define i2c_Address 0x3c //inicializa la comunicación con el I2C con la dirección 0x3C.
//#define i2c_Address 0x3d // inicializa la comunicación con el I2C con la dirección 0x3D.

#define SCREEN_WIDTH 128 // OLED ancho del display, en pixels
#define SCREEN_HEIGHT 64 // OLED alto del display, en pixels
#define OLED_RESET -1   //   QT-PY / XIAO
Adafruit_SH1106G display = Adafruit_SH1106G(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

#define PIN_ADC 34

void setup()   {
  ////NO MODIFICAR
  Serial.begin(115200);
  delay(250); // wait for the OLED to power up
  display.begin(i2c_Address, true); // Address 0x3C default
  //display.setContrast (0); // dim display
  display.display();
  delay(2000);
  display.clearDisplay();
  ////NO MODIFICAR

  // text display tests
  display.setTextSize(2);
  display.setTextColor(SH110X_WHITE);
  display.setCursor(0, 0);
  display.println("Voltimetro");
  display.display();
  delay(2000);
  display.clearDisplay();

}

#define MUESTRAS 60.0 // defino una cantidad de muestras que se tomaran para el promedio

void loop() {

  int valorADC = 0;     //aquí guardaremos el valor del ADC
  int suma = 0;         //acumulara el valor de las muestras del ADC
  for (byte x = 0; x < MUESTRAS; x++) {
    valorADC = analogRead(PIN_ADC);
    suma += valorADC;
    delay(5); //esperamos un momento de estabilización del dato
  }
  float promedio = suma / MUESTRAS;
  float voltaje = (valorADC * 3.3) / 4095.0; //convertimos el valor a voltaje

  display.setTextSize(2);
  display.setTextColor(SH110X_WHITE);
  display.clearDisplay();
  display.setCursor(0, 0);
  display.print("Voltimetro");
  display.setCursor(SCREEN_WIDTH / 2, SCREEN_HEIGHT / 2);
  display.print(voltaje);
  display.println("V");
  display.display();
}

Pantallas

Pantalla LCD con comunicación I2C

Referencias

Pines de la LCD con I2C

Algoritmos de encendido de pantalla

Visualización de mensaje

Voltímetro

OLED

Convertidores de imágenes para la pantalla

Assets

Código DEMO de la OLED

Voltímetro

Pantalla LCD con comunicación I²C

Pines de la LCD con I²C
