Entradas y Salidas Digitales (I/O)

Niveles lógicos

Tenemos que dar las indicaciones para mandar a nivel alto las salidas del microcontrolador; es decir, mandar a un nivel lógico 1 o alto o True, esto lo que hará será que a la salida del pin tenga un nivel de voltaje de 3.3V, en caso de mandarlo a 0 o bajo o False, es equivalente a 0V.

Programación	Nivel lógico	Digital	Voltaje
False	0	LOW	0V
True	1	HIGH	3.3V

Salidas y Entradas digitales

Salidas digitales

Para comenzar vamos a controlar las salidas digitales. Para esto se usa la función piMode y digitalWrite.

// uso de la función piMode y digitalWrite
pinMode(NO_PIN, MODO); //
digitalWrite(NO_PIN, I_O);

Configuración del MODO:

• OUTPUT: Indica que el pin será salida
• INPUT: Indica que el pin será entrada

Configuración I_O

• LOW: Apagado o nivel bajo o 0V
• HIGH: Alto o nivel alto o 3.3V

// Aquí indicamos que el pin 34 será salida
pinMode(34, OUTPUT)
digitalWrite(34, HIGH);

Para conocer los pines que se pueden usar o el numero que podemos pasar para el pin ver la tabla de los pines

Entradas digitales

Para comenzar vamos a controlar las entradas digitales. Para esto se usa la función pinMode.

// uso de la función pinMode
pinMode(NO_PIN, MODO); //
digitalWrite(NO_PIN, I_O);

Configuración del MODO:

• OUTPUT: Indica que el pin será salida
• INPUT: Indica que el pin será entrada

Configuración I_O

• LOW: Apagado o nivel bajo o 0V
• HIGH: Alto o nivel alto o 3.3V

// Aquí indicamos que el pin 32 será entrada
pinMode(32, OUTPUT)
digitalWrite(32, INPUT);

Para conocer los pines que se pueden usar o el numero que podemos pasar para el pin ver la tabla de los pines

Utilizando las salidas digitales

Encender un LED

Vamos a realizar un ejemplo básico para encender un LED.

Material

Cantidad	Descripción
1	Placa ESP32
1	LED
1	R330

Diagrama pictórico

Código

#define LED 32 // declaro una variable con el número del pin en donde tengo el led
// the setup function runs once when you press reset or power the board
void setup() {
  pinMode(LED, OUTPUT);   // configuro el pin 32 como salida
  digitalWrite(LED, LOW); // indico que el pin 32 se ponga en estado BAJO, es decir, manda un 0 a la salida
}

// the loop function runs over and over again forever
void loop() {
  digitalWrite(LED, HIGH);   // indico que el pin 32 se ponga en estado ALTO, es decir, manda un 1 a la salida, prendiendo el LED
}

Encender varios LED

Vamos a realizar un ejemplo básico para encender un LED.

Material

Cantidad	Descripción
1	Placa ESP32
3	LED
3	R330

Diagrama pictórico

Código

#define LED1 32 // declaro una variable con el número del pin en donde tengo el led
#define LED2 33 // declaro una variable con el número del pin en donde tengo el led
#define LED3 25 // declaro una variable con el número del pin en donde tengo el led
// the setup function runs once when you press reset or power the board
void setup() {
  pinMode(LED1, OUTPUT);   // configuro el pin 32 como salida
  pinMode(LED2, OUTPUT);   // configuro el pin 33 como salida
  pinMode(LED3, OUTPUT);   // configuro el pin 25 como salida
  digitalWrite(LED1, LOW); // indico que el pin 32 se ponga en estado BAJO, es decir, manda un 0 a la salida
  digitalWrite(LED2, LOW); // indico que el pin 33 se ponga en estado BAJO, es decir, manda un 0 a la salida
  digitalWrite(LED3, LOW); // indico que el pin 25 se ponga en estado BAJO, es decir, manda un 0 a la salida
}

// the loop function runs over and over again forever
void loop() {
  digitalWrite(LED1, HIGH);   // indico que el pin 32 se ponga en estado ALTO, es decir, manda un 1 a la salida, prendiendo el LED
  digitalWrite(LED2, HIGH);   // indico que el pin 33 se ponga en estado ALTO, es decir, manda un 1 a la salida, prendiendo el LED
  digitalWrite(LED3, HIGH);   // indico que el pin 25 se ponga en estado ALTO, es decir, manda un 1 a la salida, prendiendo el LED
}

Blink LED

Vamos a realizar un ejemplo de parpadeo de un LED, conocido como blink-blink. Con un intervalo de tiempo de 1s.

Material

Cantidad	Descripción
1	Placa ESP32
1	LED
1	R330

Diagrama pictórico

Código

#define LED 32 // declaro una variable con el número del pin en donde tengo el led

// the setup function runs once when you press reset or power the board

void setup() {
  pinMode(LED, OUTPUT);   // configuro el pin 32 como salida
  digitalWrite(LED, LOW); // indico que el pin 32 se ponga en estado BAJO, es decir, manda un 0 a la salida
}

// the loop function runs over and over again forever
void loop() {
  digitalWrite(LED, HIGH);   // enciendo el LED
  delay(1000);               // espero un segundo
  digitalWrite(LED, LOW);    // apago el LED
  delay(1000);              // espero un segundo
}

Semáforo sencillo

Vamos a realizar un ejemplo de un semáforo de cruce sencillo,

Material

Cantidad	Descripción
1	Placa ESP32
1	LED
1	R330

Diagrama pictórico

Simulación

Código

#define LED1 32 //ROJO
#define LED2 33 //AMARILLO
#define LED3 25 //VERDE

// the setup function runs once when you press reset or power the board

void setup() {
  pinMode(LED1, OUTPUT);
  pinMode(LED2, OUTPUT);
  pinMode(LED3, OUTPUT);
  digitalWrite(LED1, LOW);
  digitalWrite(LED2, LOW);
  digitalWrite(LED3, LOW);
  Serial.begin(115200); //inicio comunicación serial
}

// the loop function runs over and over again forever
void loop() {
  digitalWrite(LED1, HIGH);
  Serial.println("Enciende rojo");
  delay(2000);
  digitalWrite(LED1, LOW);
  digitalWrite(LED3, HIGH);
  Serial.println("Apaga rojo");
  Serial.println("Enciende Verde");
  delay(900);
  digitalWrite(LED3, LOW);
  delay(300);
  digitalWrite(LED3, HIGH);
  delay(300);
  digitalWrite(LED3, LOW);
  delay(500);
  digitalWrite(LED3, HIGH);
  delay(300);
  digitalWrite(LED3, LOW);
  delay(500);
  digitalWrite(LED3, HIGH);
  delay(300);
  digitalWrite(LED3, LOW);
  digitalWrite(LED2, HIGH);
  Serial.println("Apaga verde");
  Serial.println("Enciende amarillo");
  delay(900);
  digitalWrite(LED2, LOW);
  Serial.println("Apaga amarillo");
}

Entradas digitales

Nota

Se estará usando por default los pines 34 y 35 para los botones dado que estos pines solo pueden ser usados como INPUT, y vamos a aprovechar esto para sean nuestras entradas, si tu deseas usar cualquier otro pin solo ajusta tu código.

Control de entrada, encender LED

Vamos a usar un botón para que mientras se este presionando el botón, se encienda el LED; es decir, mientras mantenga presionado el botón el LED estará encendido

Material

Cantidad	Descripción
1	Placa ESP32
1	LED
1	R330
1	push button
1	R1K

Diagrama pictórico

Código

#define LED 32 // declaro una variable con el número del pin en donde tengo el led
#define BTN 34 // declaro una variable para identificar el pin en donde estará el botón

// the setup function runs once when you press reset or power the board
void setup() {
  pinMode(LED, OUTPUT);   // configuro el pin 32 como salida
  pinMode(BTN, INPUT); // configuro el pin 34 como entrada
  digitalWrite(LED, LOW); // indico que el pin 32 se ponga en estado BAJO, es decir, manda un 0 a la salida
}

// the loop function runs over and over again forever
void loop() {

  int status = digitalRead(BTN); //leo el estado del botón y lo guardo en la variable status
  if( status == 1){ //si el botón esta siendo presionado mando entro
    digitalWrite(LED, HIGH);   // enciendo el LED
    delay(250); // espero este tiempo para evitar el transitorio del botón
  }else{
    digitalWrite(LED, LOW);   // apago el LED
  }
}

LED ON/OFF

En este caso, si presiono el LED, este se enciende y se manteniente de esa manera, en caso que se vuelva a presionar, se apagará hasta que sea presionado de nuevo el LED.

Material

Cantidad	Descripción
1	Placa ESP32
1	LED
1	R330
1	push button
1	R1K

Diagrama pictórico

Código

#define LED 32 // declaro una variable con el número del pin en donde tengo el led
#define BTN 34 // declaro una variable para identificar el pin en donde estará el botón

// the setup function runs once when you press reset or power the board
void setup() {
  pinMode(LED, OUTPUT);   // configuro el pin 32 como salida
  pinMode(BTN, INPUT); // configuro el pin 34 como entrada
  digitalWrite(LED, LOW); // indico que el pin 32 se ponga en estado BAJO, es decir, manda un 0 a la salida
}

// the loop function runs over and over again forever
void loop() {

  int status = digitalRead(BTN); //leo el estado del botón y lo guardo en la variable status
  if( status == 1){ //si el botón esta siendo presionado mando entro
    digitalWrite(LED, HIGH);   // enciendo el LED
    delay(250); // espero este tiempo para evitar el transitorio del botón
  }else{
    digitalWrite(LED, LOW);   // apago el LED
  }
}

LED ON/OFF (Toggle)

En este caso, si presiono el LED, este se enciende y se manteniente de esa manera, en caso que se vuelva a presionar, se apagará hasta que sea presionado de nuevo el LED.

Material

Cantidad	Descripción
1	Placa ESP32
1	LED
1	R330
1	push button
1	R1K

Diagrama pictórico

Código

#define LED 32 // declaro una variable con el número del pin en donde tengo el led
#define BTN 34; // declaro una variable para identificar el pin en donde estará el botón

// the setup function runs once when you press reset or power the board
void setup() {
  pinMode(LED, OUTPUT);   // configuro el pin 32 como salida
  pinMode(BTN, INPUT); // configuro el pin 34 como entrada
  digitalWrite(LED, LOW); // indico que el pin 32 se ponga en estado BAJO, es decir, manda un 0 a la salida
}

// the loop function runs over and over again forever
void loop() {

  int status = digitalRead(BTN); //leo el estado del botón y lo guardo en la variable status
  if( status == 1){ //si el botón esta siendo presionado mando entro
    digitalWrite(LED, !digitalRead(LED));   // enciendo el LED o lo apaga dependiendo su estado
    delay(250); // espero este tiempo para evitar el transitorio del botón
  }
}

Control de buzzer

Vamos a realizar un control de un buzzer activo (es decir, que con alimentación emita un sonido), cuando no se presione el botón, simplemente parpadea un led a 250mS, cuando sea presionado el botón el buzzer sonara y al mismo tiempo el LED va a encender a la misma velocidad

Material

Cantidad	Descripción
1	Placa ESP32
1	LED
1	R330
1	push button
1	R1K
1	Buzzer activo

Diagrama pictórico

Código

#define LED 33 // declaro una variable con el número del pin en donde tengo el led
#define BUZZER 25 // declaro la variable con el numero del pin en donde tendré el buzzer
#define BTN 34 // declaro una variable para identificar el pin en donde estará el botón

// the setup function runs once when you press reset or power the board
void setup() {
  pinMode(LED, OUTPUT);   // configuro el pin 33 como salida
  pinMode(BUZZER, OUTPUT);   // configuro el pin 25 como salida
  pinMode(BTN, INPUT); // configuro el pin 34 como entrada
  digitalWrite(LED, LOW); // indico que el pin 33 se ponga en estado BAJO, es decir, manda un 0 a la salida
}

// the loop function runs over and over again forever
void loop() {

  int status = digitalRead(BTN); //leo el estado del botón y lo guardo en la variable status

  if ( status == 1) { //si el botón esta siendo presionado mando entro
    digitalWrite(LED, HIGH);   // enciendo el LED
    digitalWrite(BUZZER, HIGH);   // enciendo el BUZZER
    delay(100); // espero este tiempo escuchar el sonido correcto
    digitalWrite(LED, LOW);   // enciendo el LED
    digitalWrite(BUZZER, LOW);   // enciendo el BUZZER
    delay(100); // espero este tiempo escuchar el sonido correcto
  } else {
    digitalWrite(LED, HIGH);   // enciendo el LED
    delay(250); //parpadea el LED
    digitalWrite(LED, LOW);   // enciendo el LED
    delay(250); //parpadea el LED
  }
}

Display de 7 segmentos

Note

Se estará usando un display de 7 segmentos de Cátodo común en todos los ejemplos, en caso de contar con uno de ánodo común, hacer los ajuste necesarios en el código

Contador básico con display de 7 segmentos

Imágenes ejemplo

Material

Cantidad	Descripción
1	Placa ESP32
1	LED
7	R330
1	Display de 7 segmentos de cátodo común

Diagrama pictórico

Código

#define A 25
#define B 26
#define C 27
#define D 14
#define E 12
#define F 19
#define G 18

void display(int a, int b, int c, int d, int e, int f, int g);

void display(int a, int b, int c, int d, int e, int f, int g)
{
  digitalWrite(A, a);
  digitalWrite(B, b);
  digitalWrite(C, c);
  digitalWrite(D, d);
  digitalWrite(E, e);
  digitalWrite(F, f);
  digitalWrite(G, g);
}

void setup()
{
  Serial.begin(115200);
  pinMode(A, OUTPUT);
  pinMode(B, OUTPUT);
  pinMode(C, OUTPUT);
  pinMode(D, OUTPUT);
  pinMode(E, OUTPUT);
  pinMode(F, OUTPUT);
  pinMode(G, OUTPUT);
}

// the loop function runs over and over again forever

void loop()
{

  display(1, 1, 1, 1, 1, 1, 0); // 0
  delay(500);
  display(0, 1, 1, 0, 0, 0, 0); // 1
  delay(500);
  display(1, 1, 0, 1, 1, 0, 1); // 2
  delay(500);
  display(1, 1, 1, 1, 0, 0, 1); // 3
  delay(500);
  display(0, 1, 1, 0, 0, 1, 1); // 4
  delay(500);
  display(1, 0, 1, 1, 0, 1, 1); // 5
  delay(500);
  display(1, 0, 1, 1, 1, 1, 1); // 6
  delay(500);
  display(1, 1, 1, 0, 0, 0, 0); // 7
  delay(500);
  display(1, 1, 1, 1, 1, 1, 1); // 8
  delay(500);
  display(1, 1, 1, 0, 0, 1, 1); // 9
  delay(500);
  display(1, 1, 1, 0, 1, 1, 1); // A
  delay(500);
  display(0, 0, 1, 1, 1, 1, 1); // B
  delay(500);
  display(1, 0, 0, 1, 1, 1, 0); // C
  delay(500);
  display(0, 1, 1, 1, 1, 0, 1); // D
  delay(500);
  display(1, 0, 0, 1, 1, 1, 1); // E
  delay(500);
  display(1, 0, 0, 0, 1, 1, 1); // F
  delay(500);
}

Contador básico con botón, display de 7 segmentos

Ahora vamos a controlar el display haciendo el incremento de manera manual, cada que se presione el botón se hará el cambio de dígito, una vez llegue al final se reiniciara el contador.

Material

Cantidad	Descripción
1	Placa ESP32
1	LED
7	R330
1	Display de 7 segmentos de cátodo común
1	Push button
1	R1k

Diagrama pictórico

Código

#define A  25
#define B  26
#define C  27
#define D  14
#define E  12
#define F  19
#define G  18
#define BTN  34

void display(int a, int b, int c, int d, int e, int f, int g);

void display(int a, int b, int c, int d, int e, int f, int g)
{
  digitalWrite(A, a);
  digitalWrite(B, b);
  digitalWrite(C, c);
  digitalWrite(D, d);
  digitalWrite(E, e);
  digitalWrite(F, f);
  digitalWrite(G, g);
}

void setup()
{
  Serial.begin(115200);
  pinMode(A, OUTPUT);
  pinMode(B, OUTPUT);
  pinMode(C, OUTPUT);
  pinMode(D, OUTPUT);
  pinMode(E, OUTPUT);
  pinMode(F, OUTPUT);
  pinMode(G, OUTPUT);
}

// the loop function runs over and over again forever
int count = 0; //variable que me ayuda a conocer en que dígito hay que desplegar
void loop() {

  if (digitalRead(BTN) == 1) {
    delay(250);
    if (count < 15) {
      count++;
    }
    else {
      count = 0;
    }
  }

  if (count == 0)
    display(1, 1, 1, 1, 1, 1, 0); // 0
  if (count == 1)
    display(0, 1, 1, 0, 0, 0, 0); // 1
  if (count == 2)
    display(1, 1, 0, 1, 1, 0, 1); // 2
  if (count == 3)
    display(1, 1, 1, 1, 0, 0, 1); // 3
  if (count == 4)
    display(0, 1, 1, 0, 0, 1, 1); // 4
  if (count == 5)
    display(1, 0, 1, 1, 0, 1, 1); // 5
  if (count == 6)
    display(1, 0, 1, 1, 1, 1, 1); // 6
  if (count == 7)
    display(1, 1, 1, 0, 0, 0, 0); // 7
  if (count == 8)
    display(1, 1, 1, 1, 1, 1, 1); // 8
  if (count == 9)
    display(1, 1, 1, 0, 0, 1, 1); // 9
  if (count == 10)
    display(1, 1, 1, 0, 1, 1, 1); // A
  if (count == 11)
    display(0, 0, 1, 1, 1, 1, 1); // B
  if (count == 12)
    display(1, 0, 0, 1, 1, 1, 0); // C
  if (count == 13)
    display(0, 1, 1, 1, 1, 0, 1); // D
  if (count == 14)
    display(1, 0, 0, 1, 1, 1, 1); // E
  if (count == 15)
    display(1, 0, 0, 0, 1, 1, 1); // F

  delay(10);
}

Giro en dos sentidos Motor DC

Realizaremos un control básico de un control DC, haciéndolo girar en un sentido con un botón y se invertirá el sentido presionando el 2o botón. Tendrá un LED indicativo del giro.

Material

Cantidad	Descripción
1	Placa ESP32
2	LED
2	R330
2	Push button
2	R1k
1	Driver para motor DC (MX1580, L298 o L293)
1	Motor DC (6V)
1	Fuente externa para el motor, de 1A (mínimo)

Diagrama pictórico

Código

//Configuro los pines físicos para las entradas y salidas
#define LED_I 25
#define LED_D 26
#define MOTOR_1 18
#define MOTOR_2 19
#define BTN_D 34
#define BTN_I 35

void setup() {
  // configurando los pines como entradas y salidas
  pinMode(LED_I, OUTPUT);
  pinMode(LED_D, OUTPUT);
  pinMode(MOTOR_1, OUTPUT);
  pinMode(MOTOR_2, OUTPUT);
  pinMode(BTN_I, INPUT);
  pinMode(BTN_D, INPUT);
}

void loop() {

  if (digitalRead(BTN_I) == 1) {
    delay(100);
    // Motor
    digitalWrite(MOTOR_1, HIGH);
    digitalWrite(MOTOR_2, LOW);
    //Leds
    digitalWrite(LED_I,HIGH);
    digitalWrite(LED_D,LOW);
  } else if (digitalRead(BTN_D) == 1) {
    delay(100);
    // Motor
    digitalWrite(MOTOR_1, LOW);
    digitalWrite(MOTOR_2, HIGH);
    //Leds
    digitalWrite(LED_I,LOW);
    digitalWrite(LED_D,HIGH);
  } else {
     // Motor apagado
    digitalWrite(MOTOR_1, LOW);
    digitalWrite(MOTOR_2, LOW);
    //Hago un blink con los leds
    //Leds
    digitalWrite(LED_I,LOW);
    digitalWrite(LED_D,LOW);
    delay(250);
    digitalWrite(LED_I,HIGH);
    digitalWrite(LED_D,HIGH);
    delay(250);
  }
}

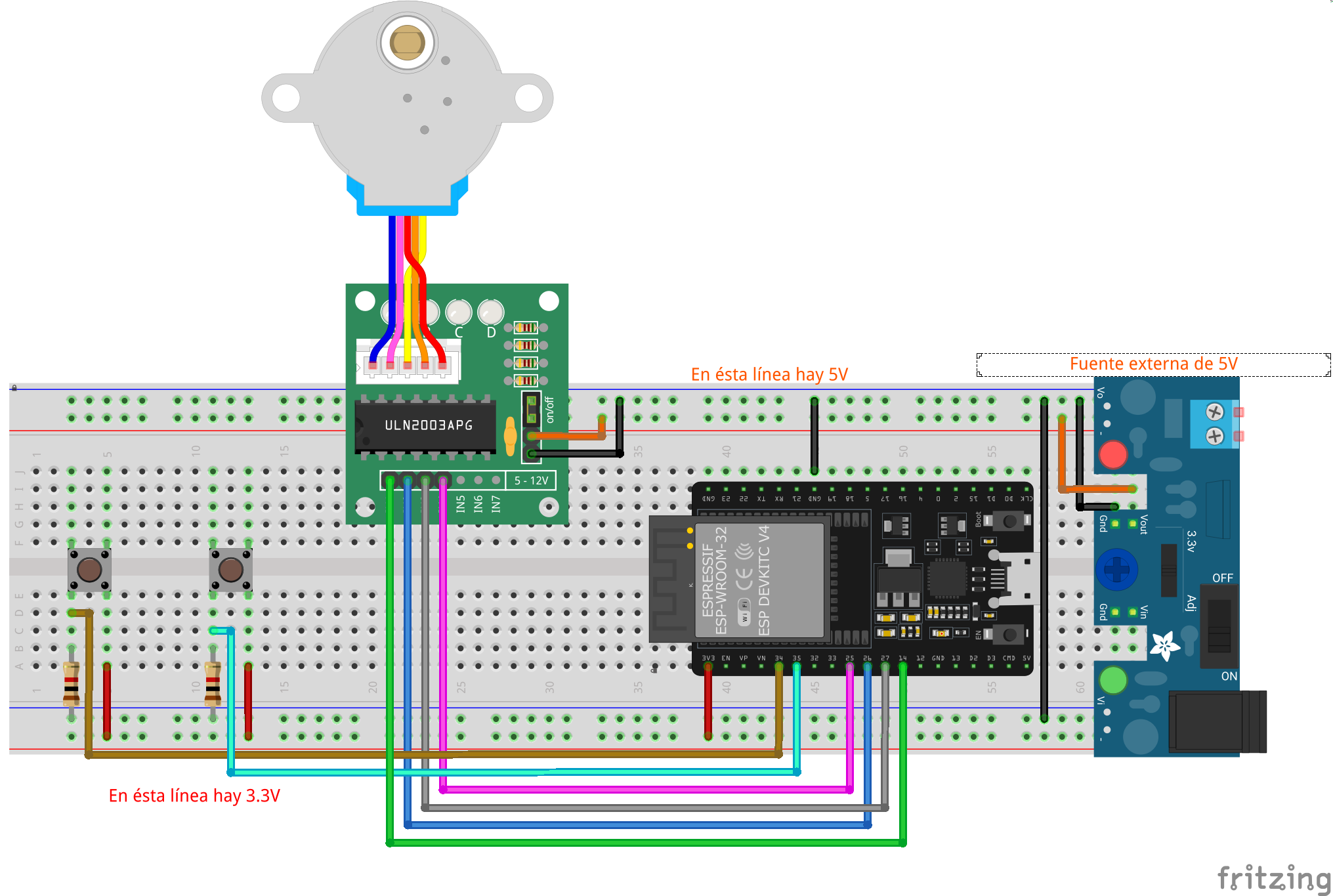

Control de Motor PAP

Vamos a realizar el control de un motor Paso a Paso, en sus diferentes combinaciones de secuencias, es decir, medio paso, paso completo

Material

Cantidad	Descripción
1	Placa ESP32
2	LED
2	R330
2	Push button
2	R1k
1	Módulo de driver para Motor PAP (ULN2003)
1	Motor PAP 28BYJ-48
1	Fuente externa para el motor, de 1A (mínimo)

Descripción del Motor PAP 28BYJ-48 y Driver ULN

• Total de pasas por revolución = 2048 steps
• Ángulo del paso = 0.18º/step

Diagrama pictórico

Código

#include <Stepper.h>

#define stepsPerRevolution 512  //

//se crea el objeto de la librería para ser configurada
Stepper myStepper(stepsPerRevolution, 25, 26, 27, 14);

const int BTN_I = 34;
const int BTN_D = 35;

void setup() {
  // set the speed at 60 rpm:
  myStepper.setSpeed(60);
  // initialize the serial port:
  Serial.begin(115200);
  pinMode(BTN_I, INPUT);
  pinMode(BTN_D, INPUT);
}

void loop() {

  if (digitalRead(BTN_I) == 1) {
    // step one revolution  in one direction:
    Serial.println("clockwise");
    myStepper.step(stepsPerRevolution);
    delay(10);

  }else if (digitalRead(BTN_D) == 1) {
    // step one revolution in the other direction:
    Serial.println("counterclockwise");
    myStepper.step(-stepsPerRevolution);
    delay(10);
  }

}

Control de carga AC - Modulo de Relay

Realizaremos un control básico de un control DC, haciéndolo girar en un sentido con un botón y se invertirá el sentido presionando el 2o botón. Tendrá un LED indicativo del giro.

Material

Cantidad	Descripción
1	Placa ESP32
2	LED
2	R330
2	Push button
2	R1k
1	Fuente externa para el motor, de 1A (mínimo)
1	Módulo de Relay
1	Foco (puede ser cualquier otra Carga AC ligera) con su clavija

Diagrama pictórico

Para el modulo de un Relay

Para el modulo doble Relay

Código

//creo las constantes de los pines en donde se colocaran los elementos de entrada y salida

#define MODULE_SINGLE 2  // SI ESTAS USANDO EL MODULO DE DOBLE RELAY, CAMBIA EL VALOR A 2


#define BTN 34
#define RELAY 25

void setup() {
  //configuro los pines como entrada y salida
  pinMode(BTN, INPUT);
  pinMode(RELAY, OUTPUT);

  if(MODULE_SINGLE == 2){
    digitalWrite(RELAY, HIGH);
  }else{
    digitalWrite(RELAY, LOW);
  }
}

void loop() {

  if (digitalRead(BTN) == 1) {
    //invierto el estado de la salida, es decir, si esta apagado se enciende
    digitalWrite(RELAY, !digitalRead(RELAY));
    delay(250);
  }
}

Control RF 315 MHz

El control RF ya incluye un decodificador, es decir, este IC es el encargado de decirnos qué botón fue presionado en el control y con ello sabremos la acción a realizar.

Descripción del receptor

Cuando se pulsa un botón el control remoto, si la comunicación es correcta levanta el pin VT para indicar que ha detectado una transmisión valida (Valid Trans).

Probando el funcionamiento del Control con receptor

Código

///defino los pines de entrada y salida
#define D0 34
#define D1 35
#define D2 32
#define D3 33

#define LED1 26
#define LED2 27
#define LED3 14
#define LED4 12

void setup() {
  pinMode(D0, INPUT);
  pinMode(D1, INPUT);
  pinMode(D2, INPUT);
  pinMode(D3, INPUT);
  pinMode(LED1, OUTPUT);
  pinMode(LED2, OUTPUT);
  pinMode(LED3, OUTPUT);
  pinMode(LED4, OUTPUT);
  // inicializamos la pantalla para comunicación
  Serial.begin(115200);

}

void loop() {

  if (digitalRead(D0) == 1) {
    Serial.println("D0");
    digitalWrite(LED1, !digitalRead(LED1));
  }
  if (digitalRead(D1) == 1) {
    Serial.println("D1");
    digitalWrite(LED2, !digitalRead(LED2));
  }
  if (digitalRead(D2) == 1) {
    Serial.println("D2");
    digitalWrite(LED3, !digitalRead(LED3));
  }
  if (digitalRead(D3) == 1) {
    Serial.println("D3");
    digitalWrite(LED4, !digitalRead(LED4));
  }
  delay(250);
}

---

Mini proyecto

Seguidor de Luz

Es un carrito seguidor de Luz, cuando se recibe la luz en el sensor izquierdo, se activa el motor derecho, cuando recibe luz el sensor derecho se activa el motor izquierdo, si se recibe la luz en ambos se activan los 2 motores al mismo tiempo.

Abrir la imagen

Nota: Solo se cambia la sección de control por la placa ESP32

Código

//Se uso el ESP32 version Wemos
#define sensorD  19 //
#define sensorI  23
#define motorD_1  26 // 26
#define motorD_2  25 // 25
#define motorI_1  17 // 17
#define motorI_2  16 //1 6

void setup() {
  // put your setup code here, to run once:
  Serial.begin(115200);
  Serial.println("inicio");
  pinMode(sensorD, INPUT);
  pinMode(sensorI, INPUT);
  pinMode(motorD_1, OUTPUT);
  pinMode(motorD_2, OUTPUT);
  pinMode(motorI_1, OUTPUT);
  pinMode(motorI_2, OUTPUT);
  digitalWrite(motorD_2, LOW);
  digitalWrite(motorI_2, LOW);

}

void loop() {

  if (digitalRead(sensorD) == 1 && digitalRead(sensorI) == 1) {
    Serial.println("derecho e izquierdo");
    digitalWrite(motorD_1, HIGH);
    digitalWrite(motorI_1, HIGH);
    delay(10);
  } else if (digitalRead(sensorI) == 1) {
    Serial.println("izquierdo");
    digitalWrite(motorD_1, HIGH);
    digitalWrite(motorI_1, LOW);
    delay(10);
  } else if (digitalRead(sensorD) == 1) {
    Serial.println("derecho");
    digitalWrite(motorD_1, LOW);
    digitalWrite(motorI_1, HIGH);
    delay(10);
  } else {
    Serial.println("nada");
    digitalWrite(motorD_1, LOW);
    digitalWrite(motorI_1, LOW);
    delay(10);
  }

}
