Conectando dispositivos MQTT
Para la conexión de dispositivos MQTT necesitamos 3 cosas en mente:
- Subscriptor: Dashboard o quien recibe el dato
- Publicador - Sensor
- Broker - El servidor que se encarga de conectarlos a todos y rediccionar la información mandada por el publicador a los subscriptores
Preparando todo
Broker
Vamos a utilizar en este ejemplo un broker publico de HiveMQ, vamos al
Los datos que nos dan para conectarnos son:
| Nombre | Dato |
|---|---|
| Broker | broker.hivemq.com |
| TCP Port | 1883 |
| Websocket Port | 8000 |
Cliente o Dashboard
Ahora vamos a necesitar un cliente que reciba la información (Subscriber), para ello vamos a utilizar la extension mostrada previamente
Cliente Dashboard IoT
Node MCU (Micropython) como dispositivo IoT
Esta sera la parte con mas detalles, necesitamos un modulo adicional que no viene en el core de Micropython, la cual hará la conexión de mqtt hacia el broker. El modulo se encuentra en la siguiente url de github Pero, también te la comparto minificada, es decir, la misma pero con mucho menor peso (poco legible para el ser humano) Descargar
Recuerda que hay que almacenar toda librería dentro de la tarjeta para que la podamos utilizar.
Pasos para conectarte al broker en Micropython
- Conectarte a un Router WiFi para obtener internet
- Conectarte al broker
- Suscribirte a un topic o publicar un dato en algún topic
Función para conectarse a un router o modem
def connect():
import network
sta_if = network.WLAN(network.STA_IF)
if not sta_if.isconnected():
print('connecting to network...')
sta_if.active(True)
sta_if.connect('ESSD', 'PASSWORD') #colocar datos de tu modem
while not sta_if.isconnected():
pass
print('network config:', sta_if.ifconfig())
sleep(1)
Proceso para publicar
- Una vez conectado a internet
- Crear un cliente MQTT
- Conectarse al broker
- Publicar el dato hacia el topic deseado
Ejemplo:
from mqtt import MQTTClient
from machine import Pin
from time import sleep_ms, sleep
def connect():
import network
sta_if = network.WLAN(network.STA_IF)
if not sta_if.isconnected():
print('connecting to network...')
sta_if.active(True)
sta_if.connect('ESSD', 'PASSWORD') #colocar datos de tu modem
while not sta_if.isconnected():
pass
print('network config:', sta_if.ifconfig())
sleep(1)
btn = Pin(5, Pin.IN)
connect()
SERVER = "ip servidor"
c = MQTTClient(client_id="ESP8266", server=SERVER)
con = c.connect()
print("connected")
while True:
if btn.value():
c.publish(b"/btn", b"{\"btn\":\"pressed\"}")
print("btn presionado")
sleep_ms(250) # tiempo de antirebote
Proceso para subscribirse
- Una vez conectado a internet
- Crear un cliente MQTT
- Crear una función callback (que se dispara cuando recibe el mensaje)
- Conectarse al broker
- Subscribirse al topic deseado
- Esperar mensaje del topic (función
wait.msg())
Ejemplo:
from mqtt import MQTTClient
from machine import Pin
from time import sleep_ms, sleep
def connect():
import network
sta_if = network.WLAN(network.STA_IF)
if not sta_if.isconnected():
print('connecting to network...')
sta_if.active(True)
sta_if.connect('ESSD', 'PASSWORD') #colocar datos de tu modem
while not sta_if.isconnected():
pass
print('network config:', sta_if.ifconfig())
sleep(1)
def sub_cb(topic, msg):
print(topic, msg)
if msg == b"0":
led.value(0)
elif msg == b"1":
led.value(1)
elif msg == b"toggle":
led.value(not led.value())
sleep_ms(100)
led = Pin(4, Pin.OUT)
connect()
SERVER = "ip del servidor"
c = MQTTClient(client_id="ESP8266", server=SERVER)
con = c.connect()
print("connected")
c.set_callback(sub_cb) # asigno la función que se dispara cuando llega el mensaje
TOPIC = b"/led"
c.subscribe(TOPIC)
print("Subscribed to",TOPIC)
while True:
c.wait_msg() # espero a recibir el mensaje del topic
sleep(1) # tiempo de espera para consumir menos energía y procesamiento
c.disconnect()
Conectando Todo
Vamos a conectar un led y un botón, todo controlado de manera local y remota desde un cliente
!!! warning Topic Raíz /mecatronica85/* Siempre que uses un broker publico, debes colocar un topic raíz único, dado que existe miles de topics conectados al broker que puedes saturar tus dispositivos porque puedes llegar a coincidir con algún topic existente. En nuestro caso sera /mecatronica85/topic_a_conectarte
Warning
Si usas un nombre que ya esta registrado en el broker, te mandara error, entonces usa un nombre único para evitar conflictos en el servidor por el nombre.
Código que se carga a la placa NodeMCU
from mqtt import MQTTClient
from machine import Pin
from time import sleep_ms
def connect():
import network
sta_if = network.WLAN(network.STA_IF)
if not sta_if.isconnected():
print('connecting to network...')
sta_if.active(True)
sta_if.connect('ESSD', 'PASSWORD')
while not sta_if.isconnected():
pass
print('network config:', sta_if.ifconfig())
sleep_ms(1000)
def sub_cb(topic, msg):
print(topic, msg)
if msg == b"0":
led.value(0)
elif msg == b"1":
led.value(1)
elif msg == b"toggle":
led.value(not led.value())
sleep_ms(100)
led = Pin(4, Pin.OUT)
btn = Pin(5, Pin.IN)
connect()
SERVER = "broker.hivemq.com"
PORT = 1883
c = MQTTClient(client_id="ESP8266-xlgiis6woaz", server=SERVER, port=PORT)
con = c.connect()
print("connected")
c.set_callback(sub_cb)
TOPIC_S = b"/mecatronica85/led"
c.subscribe(TOPIC_S)
print("Subscribe to",TOPIC_S)
status = 0
while True:
if btn.value():
led.value(not led.value())
c.publish(b'/mecatronica85/led',str(led.value()))
print("btn pressed")
sleep_ms(250)
c.check_msg() # esta funcion es igual a wait_mgs() pero es bloqueante
sleep_ms(250)
c.disconnect()
Configuración en el Dashboard
Para obtener los mismo elementos que se muestran se debe colocar:

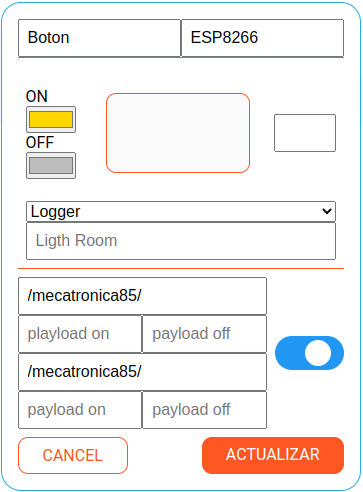

Logger
Es para ver todos los datos que salen y entran a nuestro dashboard

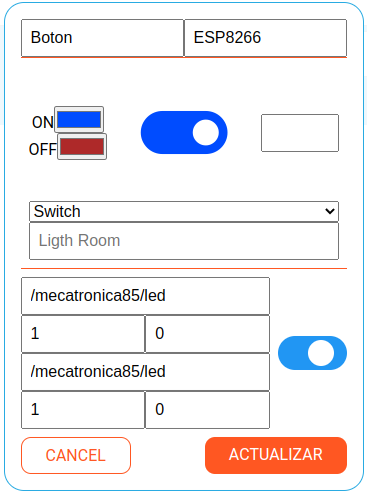

Switch
Ver el estado del led, y también para controlarlo

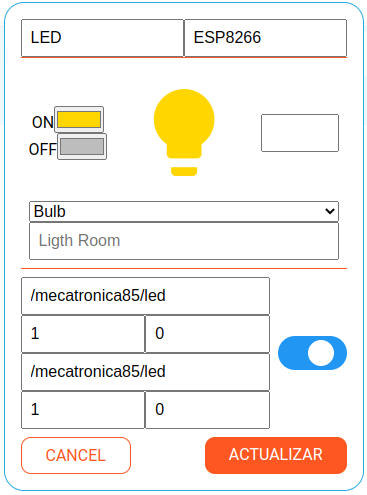

Bulb
Ver el estado del led, y también para controlarlo

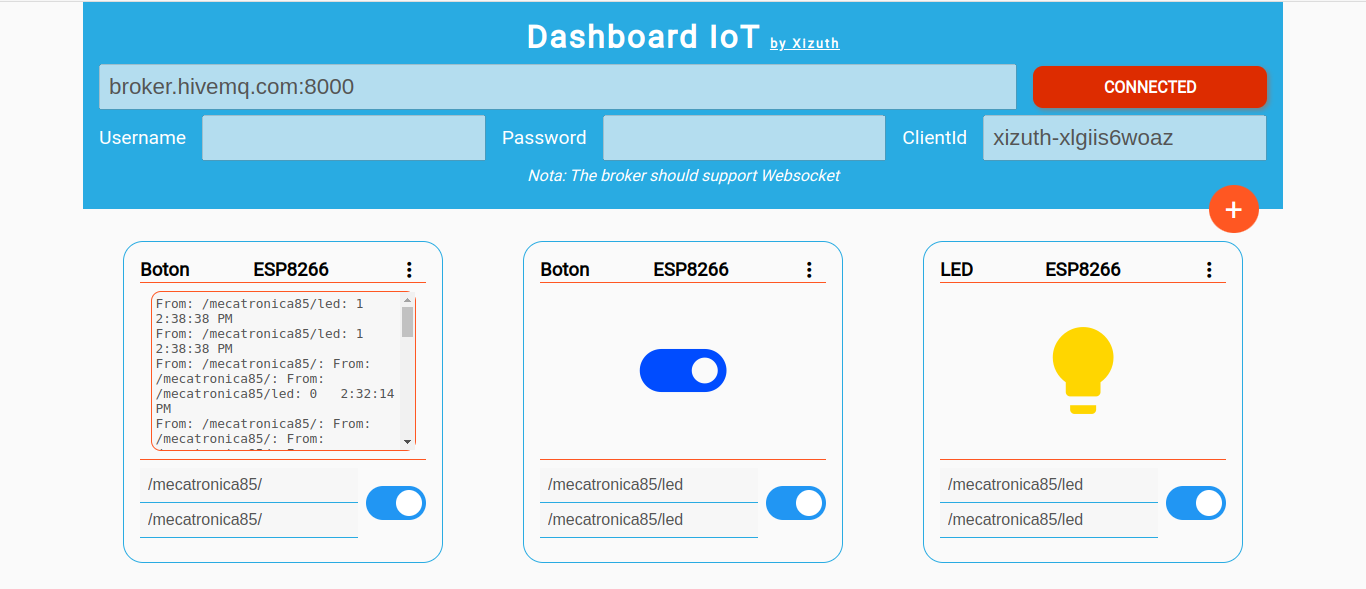

Para este resultado
La url debe ser broker.hivemq.com:8000, el client ID se genera en automático. Como no estamos configurando usuario y contraseña, se deja vació.
