Ejemplos con Sensores Analógicos

Un sistema digital por default no puede leer señales analógicas, rangos u oscilaciones de voltajes. Entonces cómo se hace la medición?. Se utiliza un componente llamado ADC (Analogue to Digital Converter), el cual hace la conversión de la señal analógica a un código binario, entonces en lugar de percibir un nivel de voltaje, estaremos viendo un código binario equivalente.

El ADC que trae incorporado el ESP8266 tiene una resolución de 10 bits, es decir, tiene 1024 códigos binarios que son equivalentes son:

Voltaje Binario Decimal Micropython
0V 0b 0 0
5V 0b11 1111 1111 1023 1024

Warning

Recordar que el ADC del microcontrolador ESP8266 tiene una entrada de 1V, pero en la placa NodeMCU cuenta con un divisor de tension que acopla la señal y pueda ser de 0V a 3V. Pero puede existir variaciones físicas en las resistencias por lo tanto puede llegar a existir un pequeño rango de error al leer la señal.

Sensor de Luz

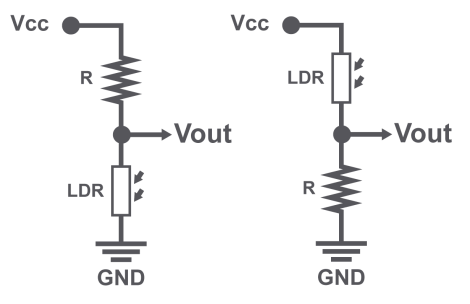

Existen varios sensores de luz, aquí estamos abarcando el mas sencillo y básico, el cual implementa una LDR (Resistencia dependiente de Luz) en una configuración de divisor de tension.

ldr div

sensor luz

Modulo de Sensor de luz

Sensor crepuscular

  • Descripción: Se debe configurar el nivel en el código para la activación del led con cierta cantidad de luz que reciba el sensor
  • Material:
    • 1 LDR
    • 1 R10k
    • 1 LED
    • 1 R330
  • Diagrama:
    adc_1
  • Código:
    from machine import Pin, ADC # importo el modulo para ADC y para el control de Pines
from time import sleep, sleep_ms

valor_disparo = 100
adc = ADC(0) # configuro el A0 como ADC o entrada analógica
valor = adc.read() # esta función nos retorna el valor que existe en la entrada
sleep(1)

led = Pin(5, Pin.OUT, value = 0) # configuro el pin para el LED y pongo en 0

while True:
    valor = adc.read() # esta función nos retorna el valor que existe en la entrada

    if valor > valor_disparo:
        led.on()
        sleep_ms(250) # doy un tiempo de estabilización
    else:
        led.off()

    sleep_ms(100) # Doy un tiempo de espera

Luces del parque

  • Descripción: Cuando el sensor detecte que ha obscurecido debe mandar a encender de manera secuencial 5 lamparas, las cuales están ubicadas en el parque, es decir, se irán prendiendo una a una hasta quedar todas encendidas. A la salida del sol las luces se deben apagar de la misma manera hasta que se apaguen todas
  • Material:
    • 1 LDR
    • 1 R10k
    • 5 LED
    • 5 R330

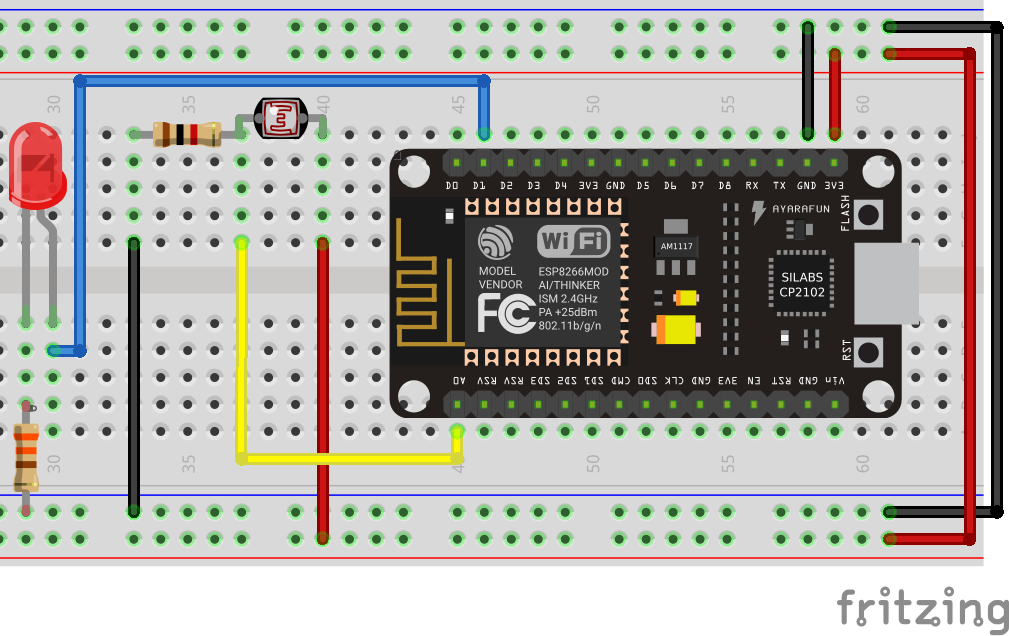

  • Diagrama:
    adc_1
  • Código:

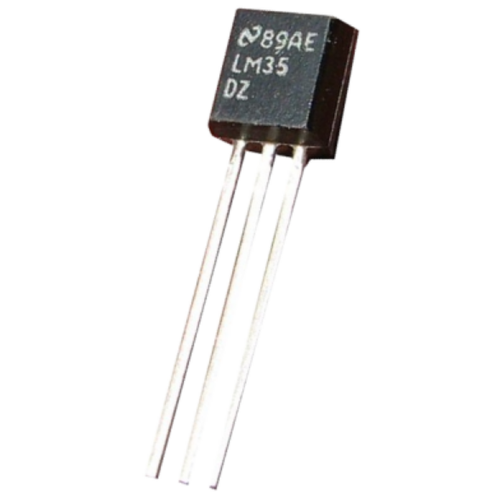

Sensor de Temperatura LM35

Existe una enorme variedad de sensores de temperatura, estaremos viendo el LM35, sensor de temperatura lineal.

Nos da una respuesta de 10mV/ºC

lm35

Termómetro básico

  • Descripción: Vamos a realizar un termómetro con el LM35. La temperatura se mandará a la terminal. Debe mandar la temperatura en grados Celsius.
  • Material:
    • 1 Sensor LM35

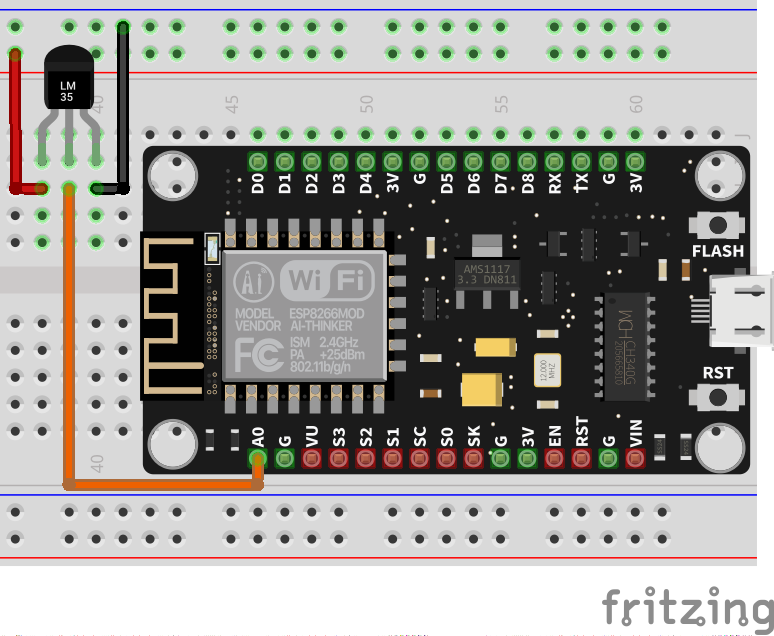

  • Diagrama:
    adc_1
  • Código:
    from machine import ADC # importo el modulo para control y configuración de pines
from time import sleep
from dht import DHT11

adc = ADC(0) # configuro el GPIO0 como ADC o entrada analógica
sleep(1) # esperamos un tiempo de estabilización

while True:
    value = adc.read() # esta función nos retorna el valor que existe en la entrada
    temp = (value/1024) * 300

    print("Temp:",temp,"C") # mando a la terminal el valor del ADC
    sleep(1) # espero un segundo

Termómetro Celsius/Fahrenheit

  • Descripción: Vamos a realizar un termómetro con el LM35. La temperatura se mandará a la terminal. Debe mandar la temperatura en grados Celsius y grados Fahrenheit
  • Material:
    • 1 Sensor LM35
  • Diagrama:
    adc_1
  • Código:
    from machine import ADC # importo el modulo para control y configuración de pines
from time import sleep

adc = ADC(0) # configuro el GPIO0 como ADC o entrada analógica
sleep(1) # esperamos un tiempo de estabilización

while True:

    value = adc.read() # esta función nos retorna el valor que existe en la entrada
    celsius = (value/1024) * 300
    fahrenheit = (value * 1.8) + 32

    print("Temp Celsius:", celsius, " C") # mando a la terminal la temp en Celsius
    print("Temp Fahrenheit:", fahrenheit, " F") # mando a la terminal la temp en Fahrenheit
    sleep(1) # espero un segundo
