Ejemplos con Sensores Digitales

Alarma de presencia

• Descripción: Tenemos un sensor PIR, que cuando exista presencia mande a activar un parpadeo de LEDs de forma rápida (medio segundo), mientras no exista presencia los LEDs deben parpadear de manera lenta (2seg)
• Materiales:

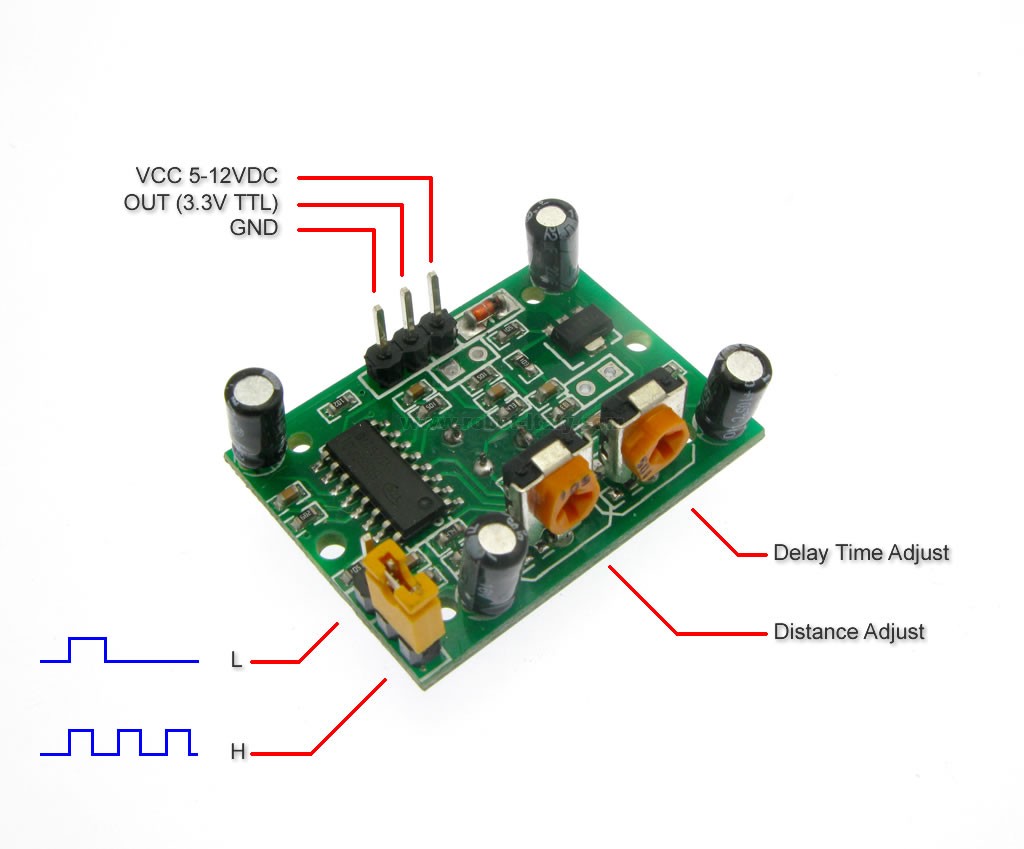

  • 1 Sensor PIR
  • 1 Led
  • 1 R330

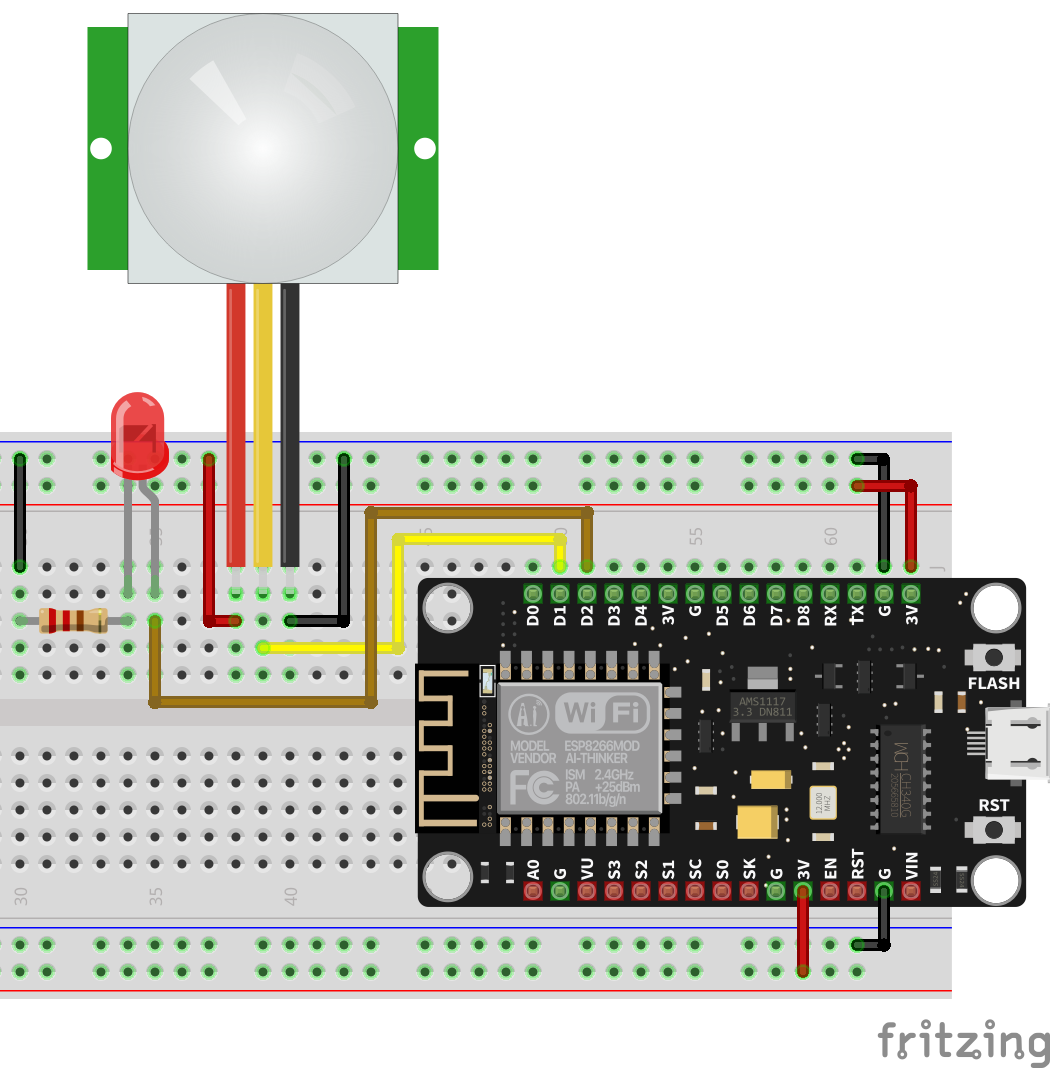

• Circuito:

• Código:

  from machine import Pin
  from time import sleep

  pir = Pin(5, Pin.IN)
  led = Pin(4, Pin.OUT)

  time_short = 0.5
  time_long = 2

  while True:

      if pir.value():
          led.on()
          sleep(time_short)
          led.off()
          sleep(time_short)
      else:
          led.on()
          sleep(time_long)
          led.off()
          sleep(time_long)


Luz automática

• Descripción: Ahora tenemos un sensor de presencia junto a un push button en una habitación. Lo que queremos es que si existe presencia y el push button se presiona se encienda la luz del cuarto, pero si la persona deja la habitación pero no apago la luz se debe apagar el foco en un tiempo definido. Al salir del cuarto se presiona el push button se debe apagar el foco.
• Materiales:
  • 1 Sensor PIR
  • 1 Led
  • 1 R330
  • 1 Push button
  • 1 R1k

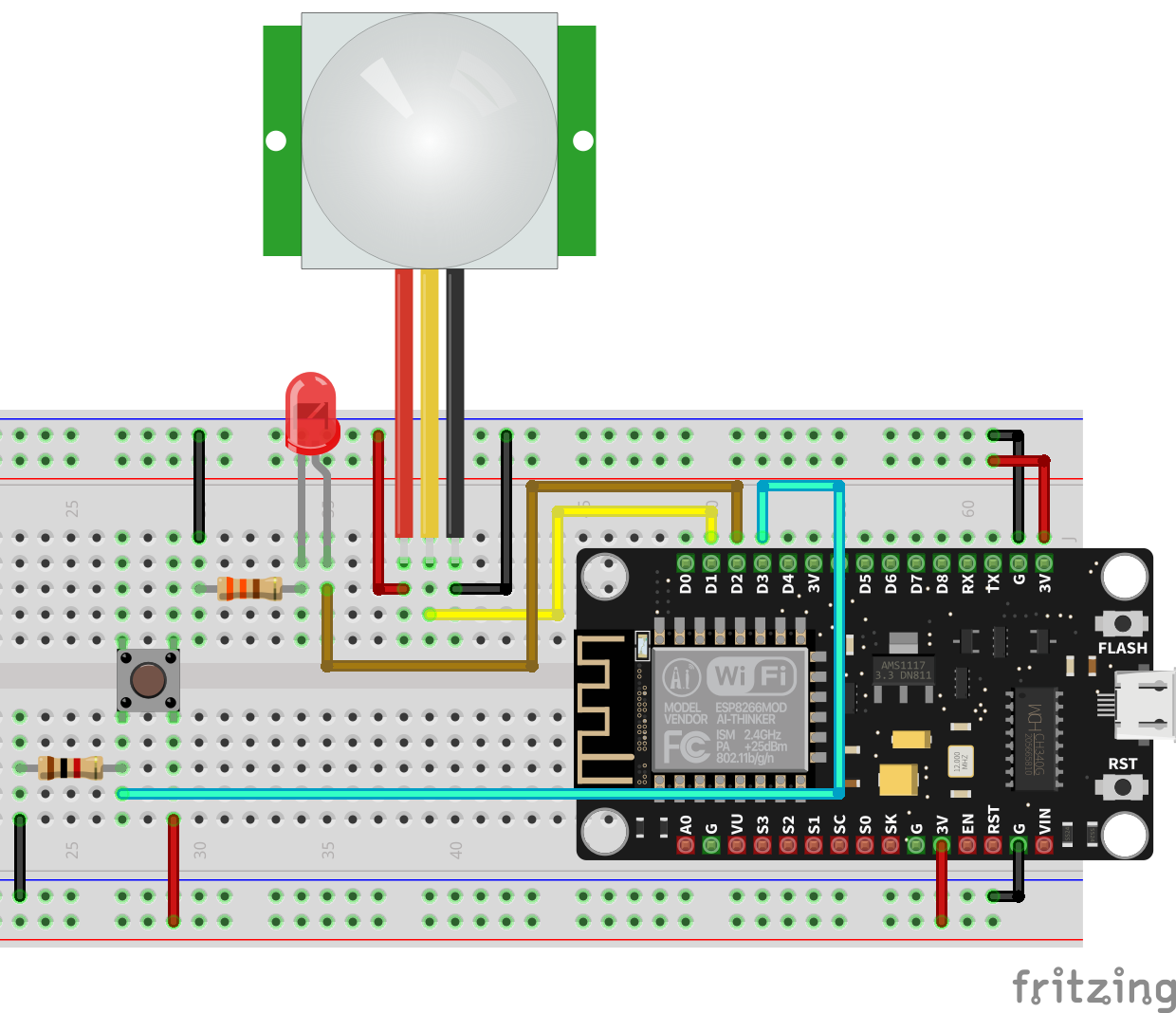

• Circuito:

• Código:

  from machine import Pin
  from time import sleep

  pir = Pin(5, Pin.IN)
  light = Pin(4, Pin.OUT)
  switch = Pin(0, Pin.IN)

  status_light = False # Mi variable de estado para el foco

  count = 0 # contador del temporizador

  while True:
      status_pir = pir.value() # leo el valor del sensor PIR
      status_switch = switch.value() # Leo el valor del botón

      if status_pir and status_switch and not status_light : # Si hay presencia y también presionaron el botón y no esta encendido el foco, entro al bloque
          light.on()
          status_light = True
          sleep(0.25) # estabilizamos el presionar el botón
      elif status_switch and status_light: # de lo contrario si, presiono el botón y el foco esta encendido, apago el foco
          light.off()
          status_light = False
          sleep(1)

      # temporizador para apagar el foco en caso de que no exista presencia
      if status_light and not status_pir:
          if count >= 10:
              light.off()
              status_light = False
              count = 0
          sleep(1)
          count += 1
      else:
          count = 0


Obteniendo los datos del DTH11

• Descripción: Vamos a obtener los datos del sensor y mandarlos a la terminal, el intervalo sera de cada 1 segundo
• Materiales:
  • 1 Sensor DTH11

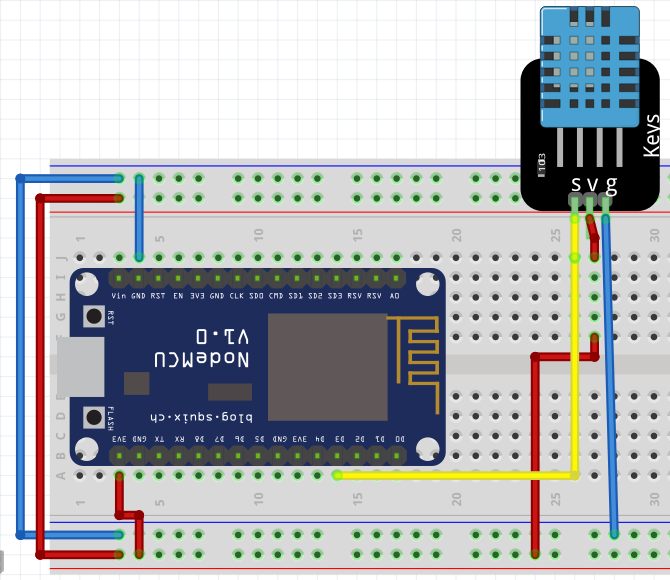

• Circuito:

• Código:

  from machine import Pin
  from time import sleep
  from dht import DHT11

  sensor = DHT11( Pin(0) )

  while True:
      sensor.measure()# mide el ambiente, siempre se debe mandar a llamar para generar los datos
      value_temperature = sensor.temperature() # se obtiene el valor de la temperatura
      value_humidity = sensor.humidity()    # se obtiene el valor de la humedad relativa

      print("Temp:",value_temperature,"C")
      print("Humedad:",value_humidity,"%")

      sleep(1) #esperamos 1 seg para la siguiente lectura de las variables ambientales


Termómetro Celsius/Fahrenheit DTH11

• Descripción:
• Materiales:
  • 1 Sensor DTH11
• Circuito:

• Código:

  from dht import DHT11
  from machine import Pin
  from time import sleep

  sensor = DHT11( Pin(0) )

  while True:
      sensor.measure()
      celsius = sensor.temperature() # se obtiene el valor de la temperatura
      fahrenheit = (celsius * 1.8) + 32

      print("Temp Celsius:", celsius, " C") # mando a la terminal la temp en Celsius
      print("Temp Fahrenheit:", fahrenheit, " F") # mando a la terminal la temp en Fahrenheit

      sleep(1) #esperamos 1 seg para la siguiente lectura de las variables ambientales

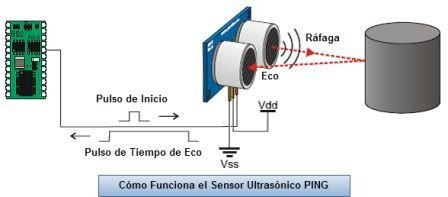

Midiendo distancia con ultrasónico

• Descripción:
• Materiales:
  • 1 Sensor Ultrasonico HC-SR04

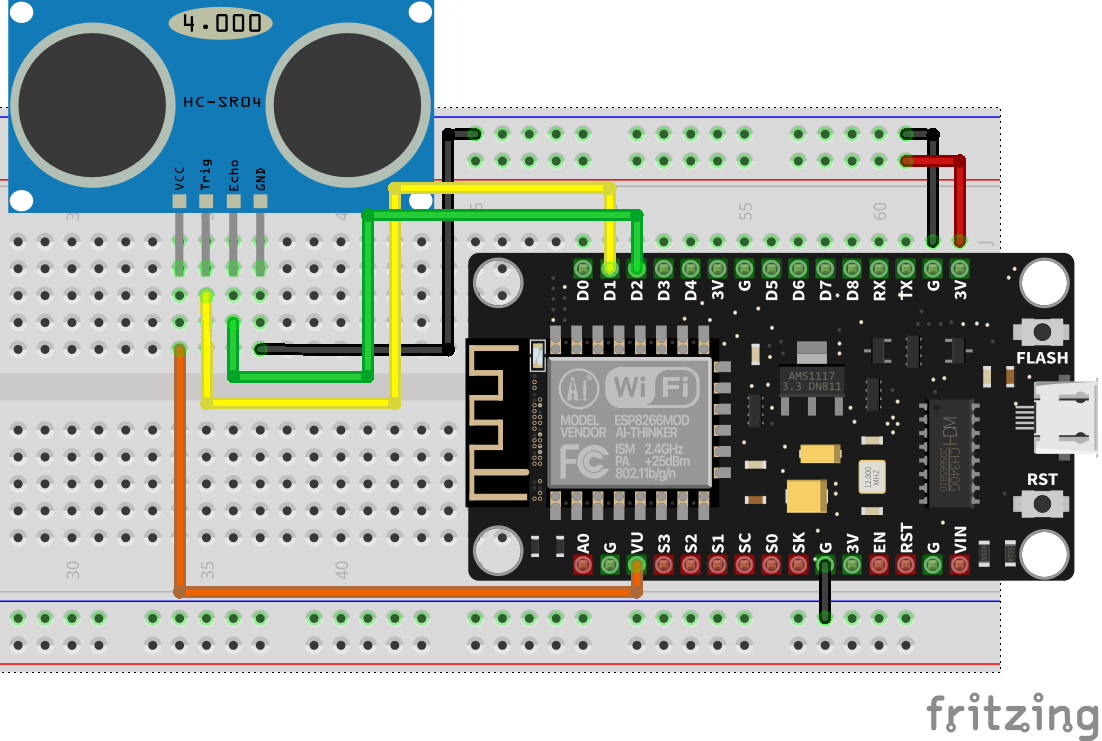

• Circuito:

• Código:

  from time import sleep
  from Ultrasonic import Ultrasonic

  trigger_pin = 5
  echo_pin = 4

  sensor = Ultrasonic(trigger_pin, echo_pin)
  sleep(1)

  while True:

      print("Distancia:", sensor.distance_in_cm(),"cm")
      sleep(1)


• Descargar modulo Ultrasonic.py y colocarlo dentro de la placa. Fuente del modulo en github
• Nota: Si tu placa no tiene el pin VV, entonces tiene el pin Vin, es una salida de 5V o en su defecto usa una fuente externa
