Ejercicios con ADC

Ver el valor del ADC por la terminal

• Descripción: Encender el led configurando un pin como salida D1
• Material:
  • 1 Potenciómetro

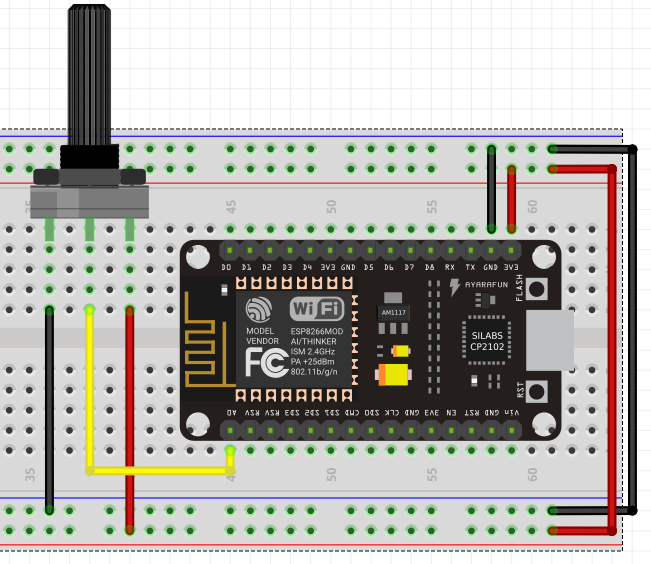

• Diagrama:

• Código:

  import machine # importo el modulo para control y configuración de pines
  from time import sleep, sleep_ms

  adc = machine.ADC(0) # configuro el GPIO0 como ADC o entrada analógica
  sleep(1) # esperamos un tiempo de estabilización

  while True:
      valor = adc.read() # esta función nos retorna el valor que existe en la entrada

      print(valor) # mando a la terminal el valor del ADC
      sleep_ms(250) # espero un segundo


Voltímetro

• Descripción: Se desea tener un voltimetro con el ADC, y que la información la mande a la terminal.
• Material:
  • 1 Potenciómetro
• Diagrama:

• Código:

  # voltimetro
  from machine import ADC # importo el modulo para control y configuración de pines
  from time import sleep, sleep_ms

  adc = ADC(0) # configuro el GPIO0 como ADC o entrada analógica
  sleep(1) # esperamos un tiempo de estabilización

  while True:
      voltaje = adc.read() # esta función nos retorna el valor que existe en la entrada

      valor = (voltaje/1024) * 3

      print(valor) # mando a la terminal el valor del ADC
      sleep_ms(250) # espero un segundo


Sensor de luz en la terminal

• Descripción: Mandar el valor que esta recibiendo el sensor de Luz a la terminal
• Material:
  • 1 LDR
  • 1 R10k

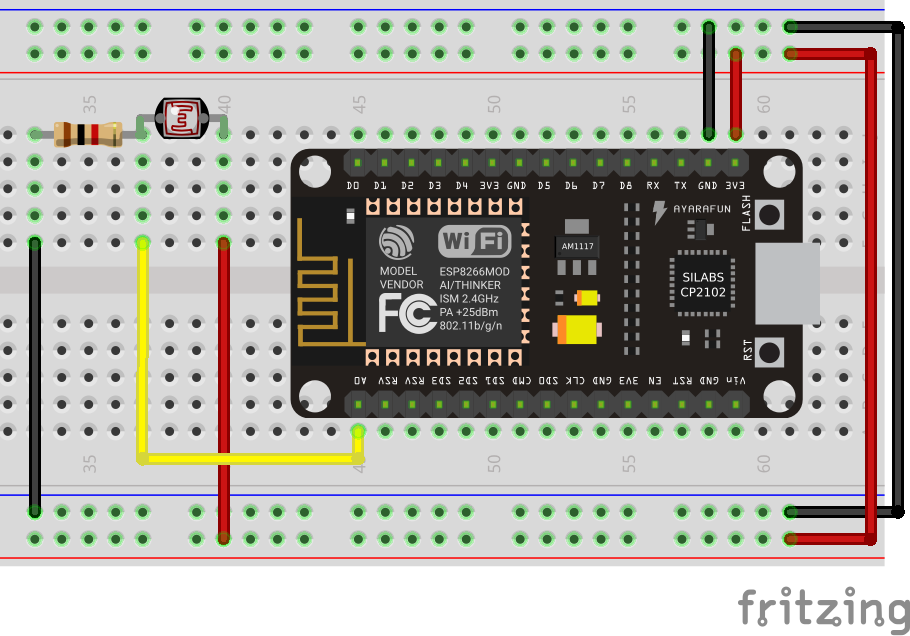

• Diagrama:

• Código:

  import machine # importo el modulo para control y configuración de pines
  from time import sleep, sleep_ms

  sensor_luz = machine.ADC(0) # configuro el GPIO0 como ADC o entrada analógica
  sleep(1) # esperamos un tiempo de estabilización

  while True:
      luz = sensor_luz.read() # esta función nos retorna el valor que existe en la entrada

      print(luz) # mando a la terminal el valor del ADC
      sleep_ms(250) # espero un segundo


Encendido secuencial de luces

• Descripción: Utilizar el potenciómetro para ir enciendo 5 leds, es decir, cuando el potenciómetro este al 0% todos deben estar apagados, con forme vaya subiendo el valor deberán ir encendiendo los leds, hasta que llegue aproximadamente al 100% y deben quedar todos los leds encendidos, dividir todo el rango del ADC y hacerlo proporcional para los 5 leds.
• Material:
  • 1 Potenciómetro
  • 5 leds
  • 5 R330

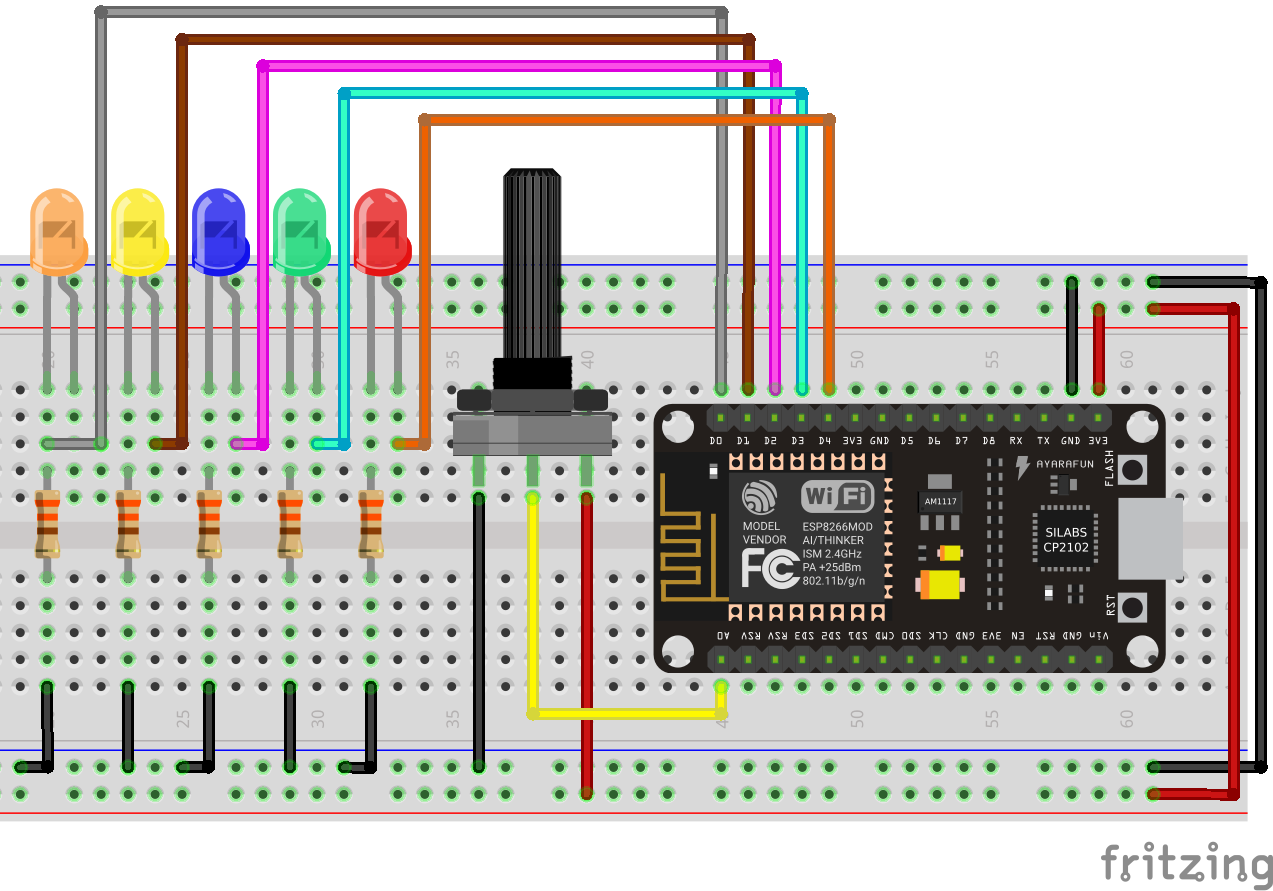

• Diagrama:

• Código:

  # Secuencia de luces

  from machine import ADC, Pin # importo el modulo para control y configuración de pines
  from time import sleep

  adc = ADC(0) # configuro el GPIO0 como ADC o entrada analógica
  led_0 = Pin(16,Pin.OUT,value=0)
  led_1 = Pin(5,Pin.OUT,value=0)
  led_2 = Pin(4,Pin.OUT,value=0)
  led_3 = Pin(0,Pin.OUT,value=0)
  led_4 = Pin(2,Pin.OUT,value=0)

  while True:
      valor = adc.read() # esta función nos retorna el valor que existe en la entrada

      if valor < 100:
          led_0.off()
          led_1.off()
          led_2.off()
          led_3.off()
          led_4.off()
      elif valor > 100 and valor <= 300:
          led_0.on()
          led_1.off()
          led_2.off()
          led_3.off()
          led_4.off()
      elif valor > 300 and valor <= 500:
          led_0.on()
          led_1.on()
          led_2.off()
          led_3.off()
          led_4.off()

      elif valor > 500 and valor <= 700:
          led_0.on()
          led_1.on()
          led_2.on()
          led_3.off()
          led_4.off()

      elif valor > 700 and valor < 950:
          led_0.on()
          led_1.on()
          led_2.on()
          led_3.on()
          led_4.off()
      else:
          led_0.on()
          led_1.on()
          led_2.on()
          led_3.on()
          led_4.on()

      sleep(0.25) # espero un segundo
