Ejemplos control de entradas y salida digitales

Control de salidas

Encender de LED básico

Descripción: Encender el led configurando un pin como salida D1
Material:
- 1 Led
- 1 R330
Diagrama:

Código:

import machine #Importo el modulo para manejo de pines

pin = machine.Pin(5, machine.Pin.OUT) #configuro el pin D1 como salida

pin.on() # Mando un 1 a la salida del pin 0

Encender más LEDs

Descripción: Control de más salidas y su configuración, activar D1 y D2
Material:
- 2 Led
- 2 R330

Diagrama:

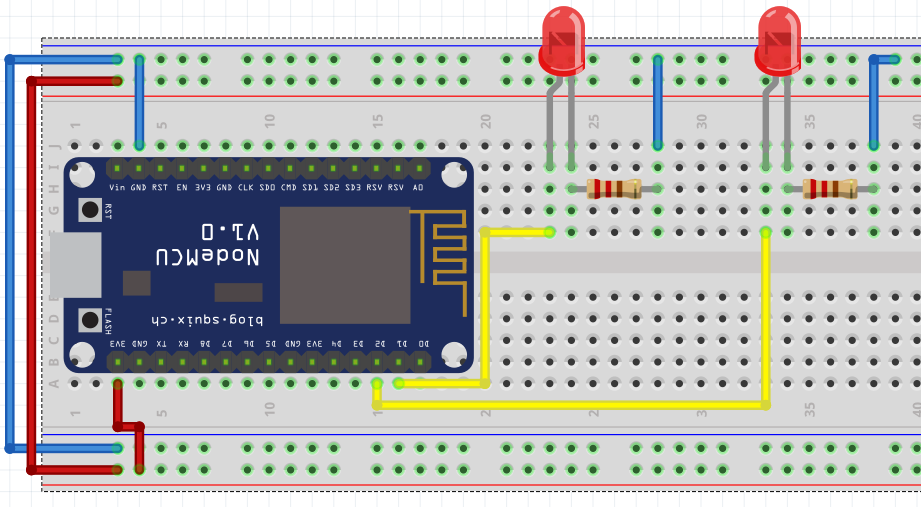

practica 2

Código:

import machine #Importo el modulo para manejo de pines

pin1 = machine.Pin(5, machine.Pin.OUT) #configuro el pin D1 como salida
pin2 = machine.Pin(4, machine.Pin.OUT) #configuro el pin D2 como salida

pin1.value(1) # Mando un 1 a la salida del pin D1
pin2.on() # Mando un 1 a la salida del pin D2

Parpadear un led 3 veces

Descripción: Se debe lograr que parpadee un led 3 veces, en un intervalo de tiempo de medio segundo
Material:
- 2 Led
- 2 R330
Diagrama:

Código:

import machine #Importo el modulo para manejo de pines
import time # importa el modulo para los retardos

time_wait = 1 # declaro una variable que usare para los retardos
pin1 = machine.Pin(5, machine.Pin.OUT, value=0) #configuro el pin 0 como salida y lo pongo en bajo

time.sleep(time_wait) #espero un segundo
pin1.value(1) # Mando un 1 a la salida del pin D1
time.sleep(time_wait) #espero un segundo
pin1.value(0) # Mando un 0 a la salida del pin D1
time.sleep(time_wait) #espero un segundo
pin1.value(1) # Mando un 1 a la salida del pin D1
time.sleep(time_wait) #espero un segundo
pin1.value(0) # Mando un 0 a la salida del pin D1
time.sleep(time_wait) #espero un segundo
pin1.on() # Mando un 1 a la salida del pin D1
time.sleep(time_wait) #espero un segundo
pin1.off()# Mando un 0 a la salida del pin D1
time.sleep(time_wait) #espero un segundo

Blink

Descripción: Debe quedar parpadeando un Led por tiempo indefinido, el intervalo sera de 2 segundos.
Material:
- 1 Leds (rojo,verde y ámbar)
- 1 R330
Diagrama:

Código:

import machine #Importo el modulo para manejo de pines
import time # importa el modulo para los retardos

time_wait = 2 # declaro una variable que usare para los retardos
pin1 = machine.Pin(5, machine.Pin.OUT, value=0) #configuro el pin 0 como salida y lo pongo en bajo

while True: #ciclo infinito

    pin1.value(1) # Mando un 1 a la salida del pin D1
    time.sleep(time_wait) #espero un segundo
    pin1.value(0) # Mando un 0 a la salida del pin D1
    time.sleep(time_wait) #espero un segundo

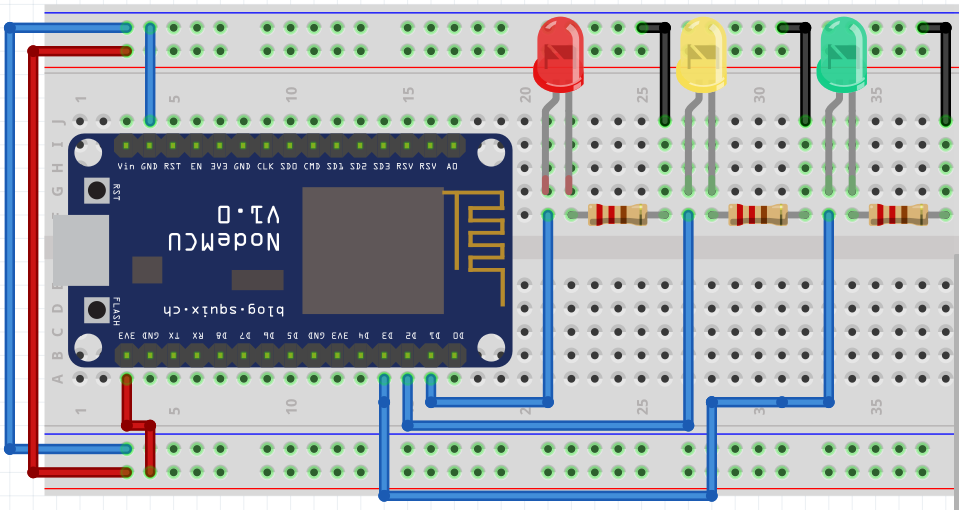

Semáforo

Descripción: Se debe lograr que parpadee un led 3 veces, en un intervalo de tiempo de medio segundo
Material:
- 3 Leds (rojo,verde y ambar)
- 3 R330
Diagrama:

Código:

from machine import Pin #Importo el modulo para manejo de pines
from time import sleep # importa el modulo para los retardos

time_wait_long = 4 # declaro una variable que usare para los retardos de la luz mas largo
time_wait_a = 2 # declaro una variable que usare para los retardos para el amarillo
time_wait_blink = 0.5 # declaro una variable que usare para los retardos para el blink del verde
led_rojo = machine.Pin(5, machine.Pin.OUT, value=0) #D1 configuro el pin 0 como salida y lo pongo en bajo
led_ambar = machine.Pin(4, machine.Pin.OUT, value=0) #D2 configuro el pin 0 como salida y lo pongo en bajo
led_verde = machine.Pin(0, machine.Pin.OUT, value=0) #D3 configuro el pin 0 como salida y lo pongo en bajo

while True: #ciclo infinito

    led_rojo.on() # enciendo el led rojo
    led_ambar.off()  # apago el led ambar
    led_verde.off()  # apago el led verde
    sleep(time_wait_long) #espero un segundo

    led_rojo.off() # apago el led rojo
    led_ambar.on()  # enciendo el led ambar
    sleep(time_wait_a) #espero un segundo

    led_ambar.off()  # apago el led ambar
    led_verde.on()  # enciendo el led verde
    sleep(time_wait_a) #espero un segundo
    led_verde.off()  # apago el led verde

    # Hago el parpadeo de la luz verde
    sleep(time_wait_blink) # hago el primer parpadeo del verde
    led_verde.on()  # enciendo el led verde
    sleep(time_wait_blink) # hago el primer parpadeo del verde
    led_verde.off()  # apago el led verde
    sleep(time_wait_blink) # hago el primer parpadeo del verde
    led_verde.on()  # enciendo el led verde
    sleep(time_wait_blink) # hago el primer parpadeo del verde
    led_verde.off()  # apago el led verde
    sleep(time_wait_blink) # hago el primer parpadeo del verde
    led_verde.on()  # enciendo el led verde
    sleep(time_wait_blink) # hago el primer parpadeo del verde

Leyendo entradas

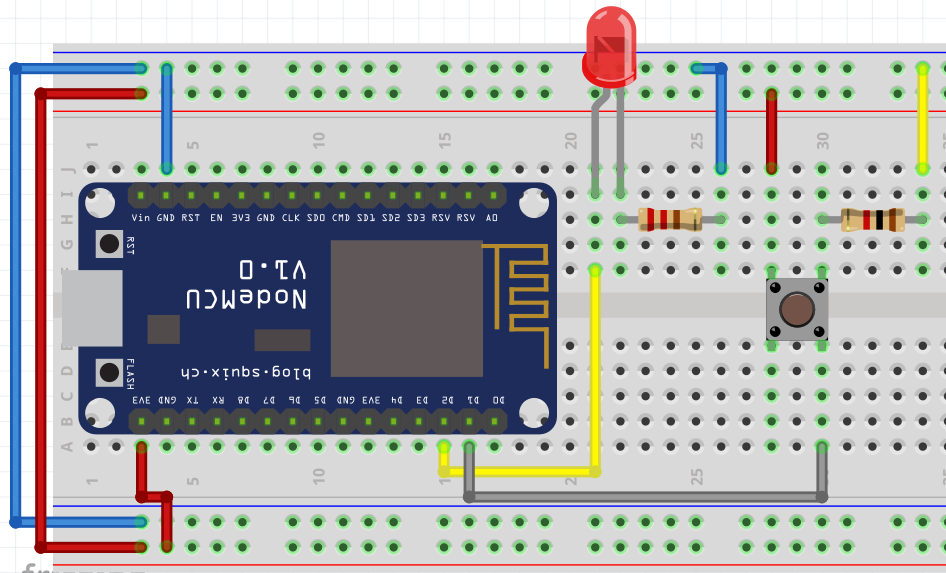

Leyendo entrada

Descripción: Leer una entrada digital, encenderá el LED mientras se mantenga presionado el push button
Material:
- 1 Led
- 1 R330
- 1 Push button
- 1 R1k
Diagrama:

Código:

from machine import Pin
from time import sleep_ms # importo la función sleep_ms

boton = Pin(5, Pin.IN) # configuro D0 como entrada
pin1 = Pin(4, Pin.OUT,value=0) #configuro D1 como salida

while True: # ciclo infinito

    if boton.value() == 1: # leo el valor del botón, si es 1 entro al bloque de código
        pin1.on() #enciendo mi led
        sleep_ms(10) #doy un tiempo mínimo para no saturar al micro

    pin1.off() # apago el led

Leyendo entrada con blick led

Descripción: Mientras se presione el botón los LEDs deben parpadear medio segundo
Material:
- 1 Led
- 1 R330
- 1 Push button
- 1 R1k
Diagrama:

Código:

from machine import Pin
from time import sleep_ms # importo la función sleep_ms

boton = Pin(5, Pin.IN) # configuro D0 como entrada
pin1 = Pin(4, Pin.OUT,value=0) #configuro D1 como salida

while True: # ciclo infinito

    if boton.value() == 1: # leo el valor del botón, si es 1 entro al bloque de código
        pin1.on() #enciendo el led
        sleep_ms(500) #doy un tiempo mínimo para no saturar al micro
        pin1.off() #apago el led
        sleep_ms(500) #doy un tiempo mínimo para no saturar al micro

    pin1.off() # apago el led

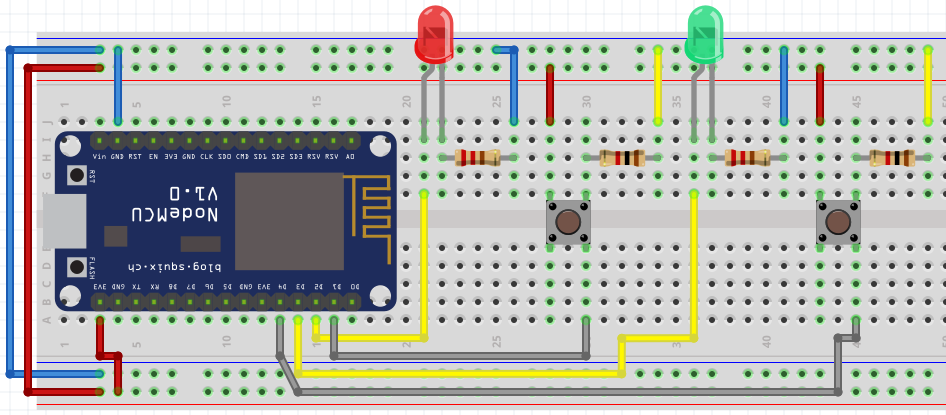

Leyendo 2 entradas y blink de 2 leds

Descripción: Control de 2 leds, cada uno con su propio push button, mientras sea presionado el push button debe parpadear a 1/4 de segundo, encendido su respectivo LED; en caso que sean presionados ambos push button al mismo tiempo los leds van a parpadear juntos cada 200mS
Material:
- 2 Led
- 2 R330
- 2 Push button
- 2 R1k
Diagrama:

Código:

from machine import Pin
from time import sleep_ms # importo la función sleep_ms

pin1 = Pin(4, Pin.OUT, value=0) #configuro D1 como salida
boton1 = Pin(5, Pin.IN) # configuro D2 como salida
pin2 = Pin(0, Pin.OUT, value=0) #configuro D3 como salida y lo pongo en bajo
boton2 = Pin(2, Pin.IN) # configuro D4 como entrada,
#Nota: Si el pin 2 te da problemas, cambialo a otro pin

while True: # ciclo infinito

    if boton1.value() == 1 and boton2.value() == 1:
        pin1.on() #enciendo el led
        pin2.on() #enciendo el led
        sleep_ms(200) #doy los 200mS
        pin1.off() #apago el led
        pin2.off() #apago el led
        sleep_ms(200) #doy los 200mS
    elif boton1.value() == 1: # leo el valor del botón 1, si es 1 entro al bloque de código
        pin1.on() #enciendo el led
        sleep_ms(250) #enciendo 1/4 de segundo
        pin1.off() #apago el led
        sleep_ms(250) #apago 1/4 de segundo
    elif boton2.value() == 1: # leo el valor del botón 1, si es 1 entro al bloque de código
        pin2.on() #enciendo el led
        sleep_ms(250) #enciendo 1/4 de segundo
        pin2.off() #apago el led
        sleep_ms(250) #apago 1/4 de segundo
    else:
        pin1.off() # apago el led 1
        pin2.off() # apago el led 2

Toggle

Descripción: Al presionar el push button se debe encender el led y mantenerse en ese estado; hasta que se vuelva a presionar el led regresará a su estado anterior; es decir, que se apague
Material:
- 1 Led
- 1 R330
- 1 Push button
- 1 R1k
Diagrama:

Código:

# Version de código V1, version fea y larga
from machine import Pin
from time import sleep_ms # importo la función sleep_ms

pin1 = Pin(4, Pin.OUT, value=0) #configuro D1 como salida
boton1 = Pin(5, Pin.IN) # configuro D2 como salida

status = 0

while True: # ciclo infinito

    if boton1.value() and status == 0 : # leo el valor del botón 1, si es 1 entro al bloque de código
        sleep_ms(100) #le doy un tiempo para no saturar
        pin1.on() #enciendo el led
        status = 1 # cambio el estado de mi variable, con ella se si fue o no presionado el boton

    if boton1.value and status == 1: # leo el valor del botón 1, si es 1 entro al bloque de código
        sleep_ms(100) #le doy un tiempo para no saturar
        pin1.off() # apago el led
        status = 0 # cambio el estado de mi variable, con ella se si fue o no presionado el boton

---

# Version de código V2, version Hacker pro
from machine import Pin
from time import sleep_ms # importo la función sleep_ms

pin1 = Pin(4, Pin.OUT, value=0) #configuro D1 como salida
boton1 = Pin(5, Pin.IN) # configuro D2 como entrada

while True: # ciclo infinito

    if boton1.value(): # leo el valor del botón 1, si es 1 entro al bloque de código
        sleep_ms(200) #le doy un tiempo por el rebote del boton
        pin1.value( not pin1.value() ) #tomo el valor actual del pin e invierto su estado y lo asigno al pin, es decir,
        # si esta encendido, invierto ese valor, por ende; se apaga el led, y viceversa

Display 7 segmentos

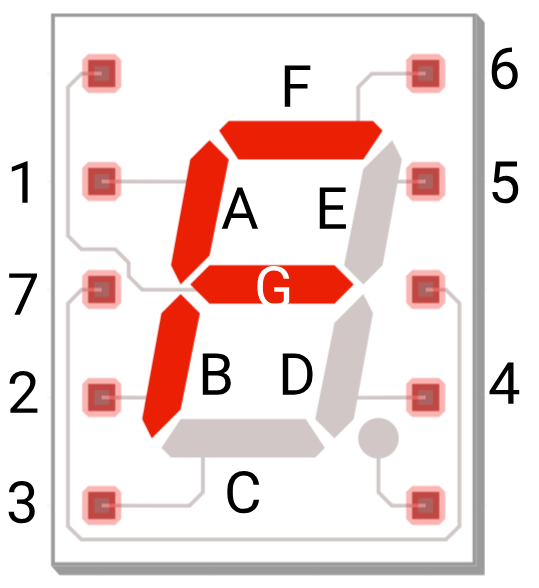

Display de 7 segmentos puede ser de ánodo o cátodo común; existen displays con mayores segmentos, hasta una matriz de puntos de diferentes resoluciones.

display

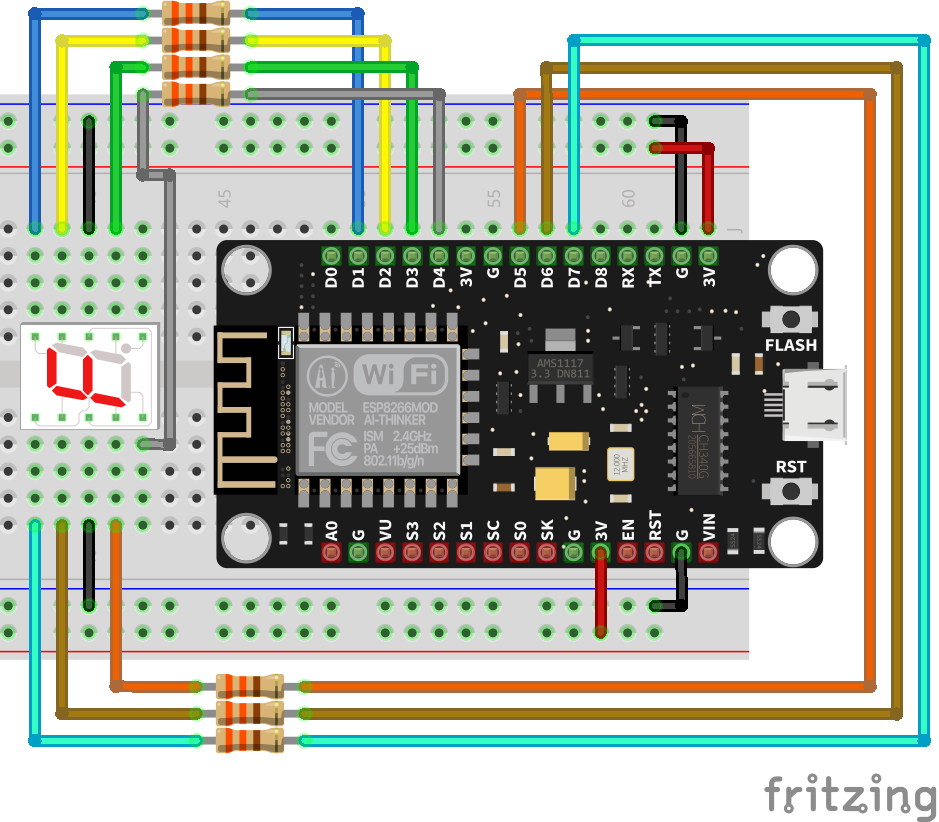

Display de 7 segmentos

Descripción: Creación de un contador básico con un display de 7 segmentos, el cual comenzará en 0 y terminará en F, haciendo un conteo hexadecimal, el intervalo de tiempo será de un segundo, una vez que termine se reinicia automáticamente, volviendo a comenzar el conteo.
Material:
- 1 Display 7 segmentos cátodo común
- 7 R330
Diagrama:

Código:

from machine import Pin
from time import sleep # importo la función sleep_ms

def display(A,B,C,D,E,F,G,time=1):
    # segmentos del display
    Pin(5, Pin.OUT, value=A) # segmento A - D1
    Pin(4, Pin.OUT, value=B) # segmento B - D2
    Pin(0, Pin.OUT, value=C) # segmento C - D3
    Pin(2, Pin.OUT, value=D) # segmento D - D4
    Pin(14, Pin.OUT, value=E) # segmento E - D5
    Pin(12, Pin.OUT, value=F) # segmento F - D6
    Pin(13, Pin.OUT, value=G) # segmento G - D7
    sleep(time) # tiempo entre cambio de numero

while True:
    # creo el digito 0
    print('digito 0')
    display(1,1,1,1,1,1,0)
    print('digito 1')
    display(0,1,1,0,0,0,0)
    print('digito 2')
    display(1,1,0,1,1,0,1)
    print('digito 3')
    display(1,1,1,1,0,0,1)
    print('digito F')
    display(1,0,0,0,1,1,1)

Mensaje con Display de 7-seg

Descripción: Crear un mensaje que se vaya leyendo en el display de 7 segmentos que diga "HOLA", el intervalo de cada letra será de medio segundo; debe quedar de manera indefinida.
Material:
- 1 Display 7 segmentos cátodo común, en caso que sea ánodo comun hacer el cambio en el código
- 7 R330
Diagrama:

Código:

from machine import Pin
from time import sleep # importo la función sleep_ms

def display(number_display=tuple(), time=1):
    # segmentos del display
    Pin(5, Pin.OUT, value=number_display[0]) # segmento A - D1
    Pin(4, Pin.OUT, value=number_display[1]) # segmento B - D2
    Pin(0, Pin.OUT, value=number_display[2]) # segmento C - D3
    Pin(2, Pin.OUT, value=number_display[3]) # segmento D - D4
    Pin(14, Pin.OUT, value=number_display[4]) # segmento E - D5
    Pin(12, Pin.OUT, value=number_display[5]) # segmento F - D6
    Pin(13, Pin.OUT, value=number_display[6]) # segmento G - D7
    sleep(time) # tiempo entre cambio de numero

boton = Pin(16, Pin.IN)
number = 0

numbers = [
        (0,1,1,0,1,1,1), # H
        (1,1,1,1,1,1,0), # O
        (0,0,0,1,1,1,0), # L
        (1,1,1,0,1,1,1), # A
    ]

display(numbers[0]) # para mostrar el 0 desde el inicio
print('digito ', number)

while True:
    # creo el digito 0

    if boton.value():
        number += 1
        sleep(0.1)
        if number < len(numbers) :
            print('digito ', number)
            display(numbers[number])
        else:
            number=0 # reinicio el contador para que comience mostrando el cero
            display(numbers[number])
            print('digito ', number)

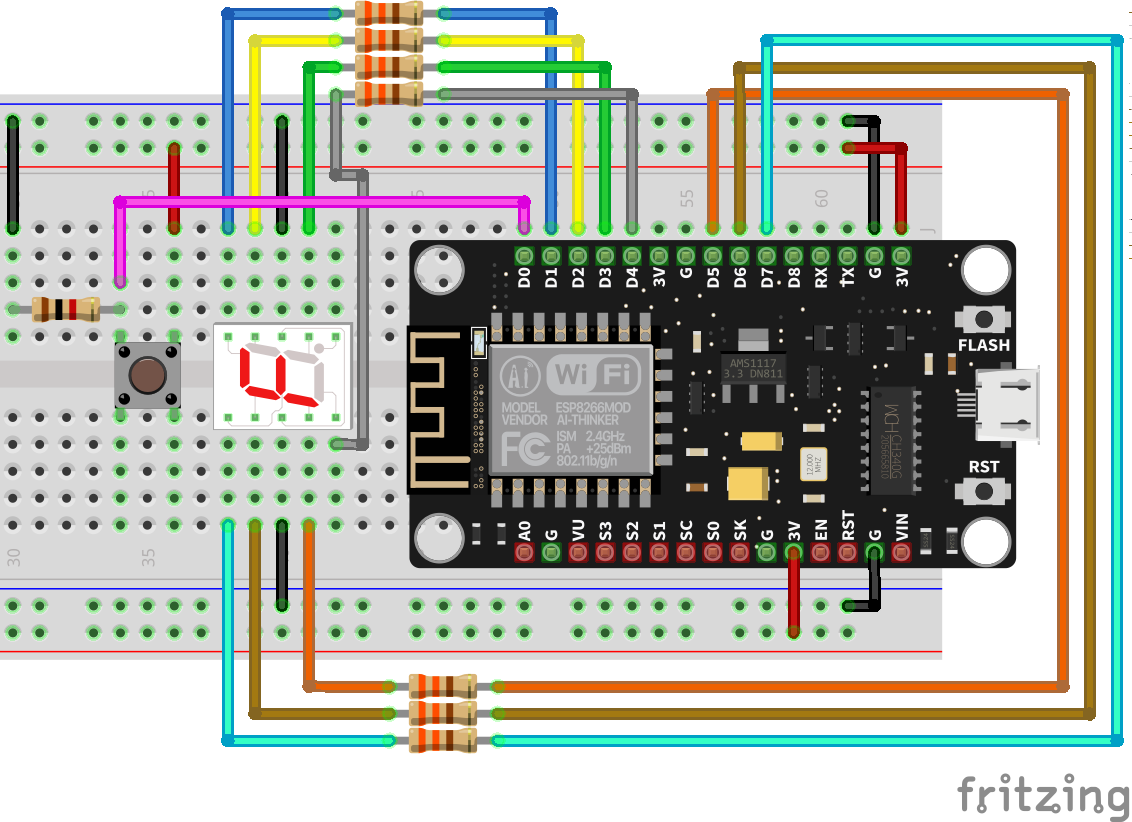

Display de 7 segmentos por botón

Descripción: Creación de un contador básico con un display de 7 segmentos, el cual comenzará en 0 y terminará en F, el cambio se hará cada vez que sea presionado un push button
Material:
- 1 Display 7 segmentos cátodo común
- 7 R330
- 1 Push button
- 1 R1k
Diagrama:

Código:

from machine import Pin
from time import sleep # importo la función sleep_ms

def display(number_display=tuple(), time=1):
    # segmentos del display
    Pin(5, Pin.OUT, value=number_display[0]) # segmento A - D1
    Pin(4, Pin.OUT, value=number_display[1]) # segmento B - D2
    Pin(0, Pin.OUT, value=number_display[2]) # segmento C - D3
    Pin(2, Pin.OUT, value=number_display[3]) # segmento D - D4
    Pin(14, Pin.OUT, value=number_display[4]) # segmento E - D5
    Pin(12, Pin.OUT, value=number_display[5]) # segmento F - D6
    Pin(13, Pin.OUT, value=number_display[6]) # segmento G - D7
    sleep(time) # tiempo entre cambio de numero

boton = Pin(16, Pin.IN)
number = 0

numbers = [
        (1,1,1,1,1,1,0), # 0
        (0,1,1,0,0,0,0), # 1
        (1,1,0,1,1,0,1), # 2
        (1,1,1,1,0,0,1), # 3
        (1,0,0,0,1,1,1)  # 4
    ]

display(numbers[0]) # para mostrar el 0 desde el inicio
print('digito ', number)

while True:
    # creo el digito 0

    if boton.value():
        number += 1
        sleep(0.1)
        if number < len(numbers) :
            print('digito ', number)
            display(numbers[number])
        else:
            number=0 # reinicio el contador para que comience mostrando el cero
            display(numbers[number])
            print('digito ', number)

Control básico de Motores

En esta primera sección vamos realizar un control básico de un motor DC de 5V DC. Recuerda que la salida de señal del ESP8266 en alto es de 3.3V, por lo tanto, se necesita una fuente adicional.

Driver L293D (Controlador)

Puesto que los microcontroladores son elementos de control, no son capaces para alimentar cargas altas o cargas especiales (como inductivas), debemos utilizar algún elemento que nos ayude a realizar esta tarea. En este caso vamos a usar el Driver L293D por ser el mas común, no es el único (puedes usar el que quieras o necesites en función de tu carga).

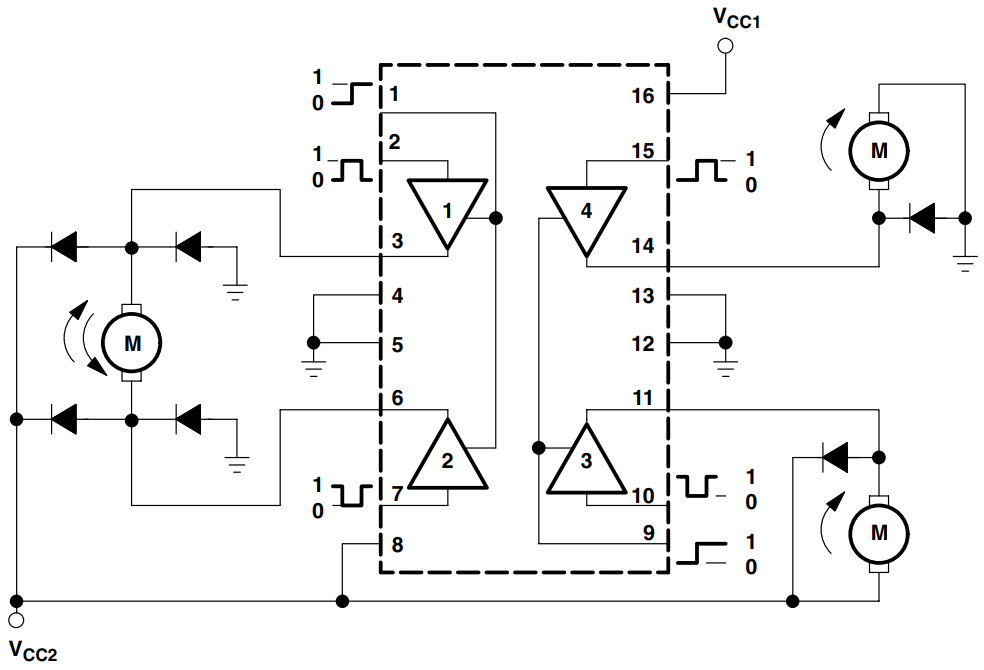

Aquí coloco un esquemático de conexión obtenido del datasheet.

L293D

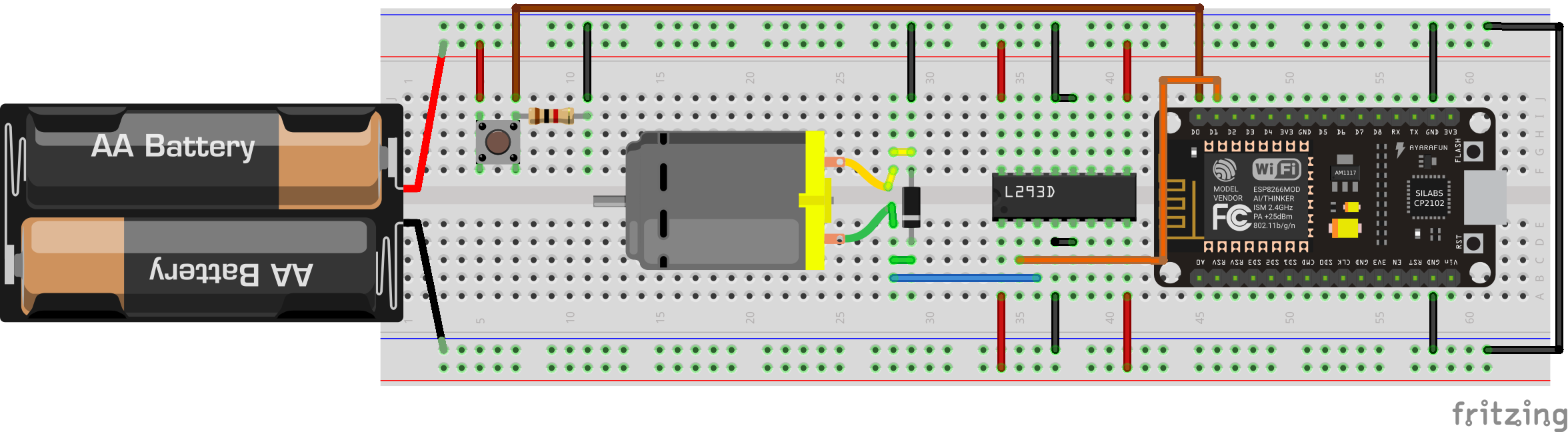

Control ON/OFF para motor DC

Descripción: Con un push boton debes encender el motor, y cuando se vuelva a pulsar el motor se debe apagar
Material:
- 1 Push button
- 1 R1k
- 1 Motor DC de 5V
- 1 Puente H L293
- 1 Fuente de 5V externa
- 1 Diodo 1N4158 o 1N4001
Diagrama:

Código:

from machine import Pin
from time import sleep_ms # importo la función sleep_ms

motor = Pin(5, Pin.OUT, value=0) #configuro D1 como salida y el motor comienza apagado
boton = Pin(4, Pin.IN) # configuro D2 como entrada

while True: # ciclo infinito

    if boton.value(): # leo el valor del botón 1, si es 1 entro al bloque de código
        sleep_ms(200) #le doy un tiempo por el rebote del boton
        motor.value( not motor.value() ) #tomo el valor actual del pin e invierto su estado y lo asigno al pin, es decir,
        # si esta encendido, invierto ese valor, por ende; se apaga el led, y viceversa

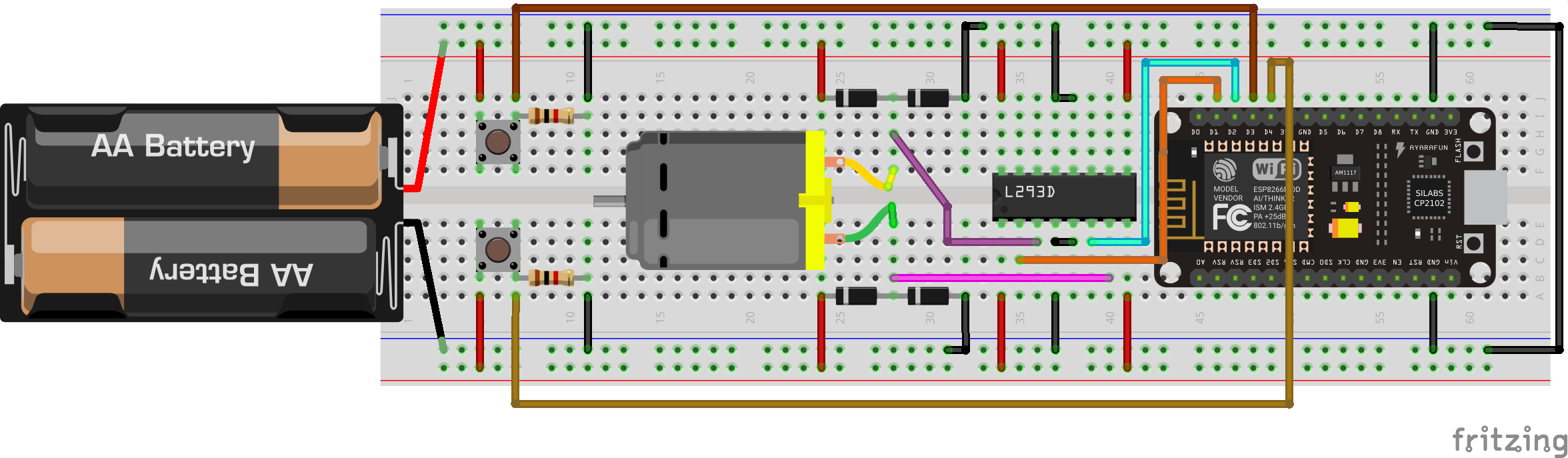

Control bidireccional motor DC

Descripción: Realizar un control bidireccional de un motor DC, con un boton gira hacia un sentido, presionando el otro boton en sentido inverso. Mientras esta presionado debe funcionar, de lo contrario se mantiene apagado.
Material:
- 1 Push button
- 1 R1k
- 1 Motor DC de 5V
- 1 Puente H L293
- 1 Fuente de 5V externa
- 4 Diodo 1N4158 o 1N4001
Diagrama:

Código:

from machine import Pin
from time import sleep_ms # importo la función sleep_ms

motor_derecha = Pin(5, Pin.OUT, value=0) #configuro D1 como salida y el motor comienza apagado
motor_izquierda = Pin(4, Pin.OUT, value=0) #configuro D2 como salida y el motor comienza apagado
boton_derecha = Pin(0, Pin.IN) # configuro D3 como entrada
boton_izquierda = Pin(2, Pin.IN) # configuro D4 como entrada

while True: # ciclo infinito

    if boton_derecha.value(): # leo el valor del botón para giro hacia la derecha, realiza el giro
        sleep_ms(200) #le doy un tiempo por el rebote del boton
        motor_derecha.on()
        motor_izquierda.off()
    elif boton_izquierda.value(): # leo el valor del botón para giro hacia la izquierda, realiza el giro
        sleep_ms(200) #le doy un tiempo por el rebote del boton
        motor_derecha.off()
        motor_izquierda.on()
    else: # de lo contrario se queda apagado
        motor_izquierda.off()
        motor_derecha.off()

Control básico de Motor PAP

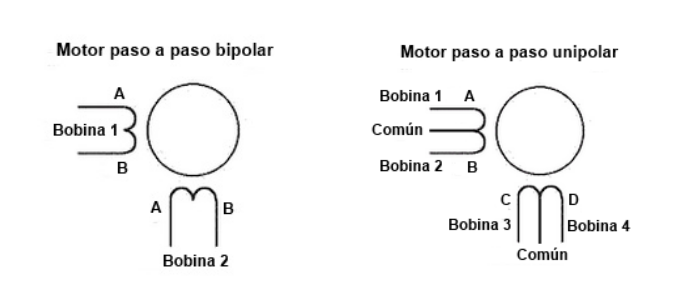

Motores Paso a Pasa (PAP) Unipolar vs Bipolar

Existen 2 tipos de motores Paso a Paso, los cuales son muy similares, lo que los diferencia es la cantidad de bobinas y derivaciones. Su control es muy parecido, al final lo que se debe realizar es una conmutación al de las bobinas, con ello se configura su dirección y velocidad, esto consiste en hacer combinación de polos magnéticos en las bobinas del motor.

motor pap

Secuencia para controlar motores paso a paso Bipolares

Un motor paso a paso bipolar necesita invertir la corriente que circula por sus bobinas en una secuencia determinada para provocar el movimiento del eje.

Paso	Bobina 1A	Bobina 1B	Bobina 2A	Bobina 2B
Paso 1	1	0	1	0
Paso 2	1	0	0	1
Paso 3	0	1	0	1
Paso 4	0	1	1	0

Secuencia para controlar motores paso a paso Unipolares

Hay tres secuencias para controlar los motores paso a paso unipolares

Simple o wave drive: Es una secuencia donde se activa una bobina a la vez. Esto hace que el motor tenga un paso más suave pero por el contrario tenga menos torque y menos retención.

Paso	Bobina A	Bobina B	Bobina C	Bobina D
Paso 1	1	0	0	0
Paso 2	0	1	0	0
Paso 3	0	0	1	0
Paso 4	0	0	0	1

Normal - Full Step: Es la secuencia más usada y la que recomiendan los fabricantes. Con esta secuencia el motor avanza un paso por vez y siempre hay dos bobinas activadas. Con esto se obtiene un mayor torque y retención.

Paso	Bobina A	Bobina B	Bobina C	Bobina D
Paso 1	1	1	0	0
Paso 2	0	1	1	0
Paso 3	0	0	1	1
Paso 4	1	0	0	1

Medio paso: Se activan primero dos bobinas y después solo una y así sucesivamente. Esto provoca que el motor avance la mitad del paso real. Esto se traduce en un giro más suave y preciso.

Paso	Bobina A	Bobina B	Bobina C	Bobina D
Paso 1	1	0	0	0
Paso 2	1	1	0	0
Paso 3	0	1	0	0
Paso 4	0	1	1	0
Paso 5	0	0	1	0
Paso 6	0	0	1	1
Paso 7	0	0	0	1
Paso 8	1	0	0	1

Documentación recomendada Articulo de Adafruit Types of Steppers

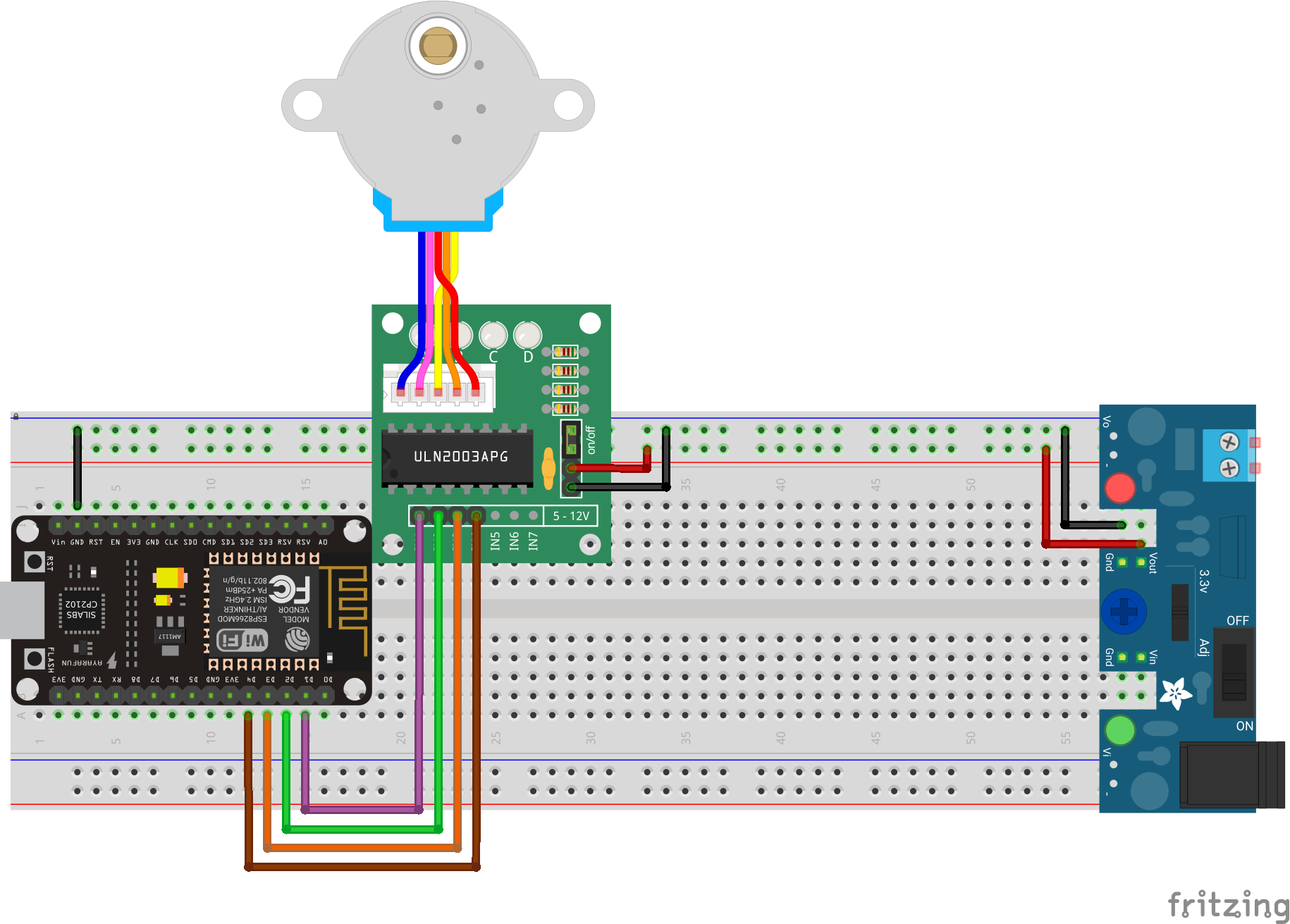

Motor PAP simple

Descripción: Hacer funcionar en un sentido el motor PAP a paso simple, con inversion de giro automático
Material:
- 1 Motor PAP
- 1 Driver ULN2003
- Fuente externa
Diagrama:

Código:

from machine import Pin
from time import sleep_ms, sleep

def pap(pin,signal):
    Pin(pin[0], Pin.OUT, value=signal[0]) # bobina A
    Pin(pin[1], Pin.OUT, value=signal[1]) # bobina B
    Pin(pin[2], Pin.OUT, value=signal[2]) # bobina C
    Pin(pin[3], Pin.OUT, value=signal[3]) # bobina D

TIME = 250

PINS = [5,4,0,2] # numero de los pines que usare en el orden de las bobinas A,B,C,D
#cuatro pasos
izquierda = (
    (0,0,0,1),
    (0,0,1,0),
    (0,1,0,0),
    (1,0,0,0),
    )
#cuatro pasos
derecha = (
    (1,0,0,0),
    (0,1,0,0),
    (0,0,1,0),
    (0,0,0,1),
    )

while True:
    print("derecha")
    for _ in range(8): # para que de un giro de 360º
        for secuencia in derecha:
            print(secuencia)
            pap(PINS,secuencia)
            sleep_ms(500)

    sleep(1) # espero 1 segundo a dar la vuelta

    print("izquierda")
    for _ in range(8):
        for secuencia in izquierda:
            print(secuencia)
            pap(PINS,secuencia)
            sleep_ms(500)

Motor PAP a paso normal

Descripción: Hacer funcionar en un sentido el motor PAP a paso normal, de ida y vuelta
Material:
- 1 Motor PAP
- 1 Driver ULN2003
- Fuente externa
Diagrama:

Código:

from machine import Pin
from time import sleep_ms, sleep

def pap(pin,signal):
    Pin(pin[0], Pin.OUT, value=signal[0]) # bobina A
    Pin(pin[1], Pin.OUT, value=signal[1]) # bobina B
    Pin(pin[2], Pin.OUT, value=signal[2]) # bobina C
    Pin(pin[3], Pin.OUT, value=signal[3]) # bobina D

TIME = 250

PINS = [5,4,0,2] # numero de los pines que usare en el orden de las bobinas A,B,C,D
#cuatro pasos
izquierda = (
    (0,0,1,1),
    (0,1,1,0),
    (1,1,0,0),
    (1,0,0,1),
    )
#cuatro pasos
derecha = (
    (1,1,0,0),
    (0,1,1,0),
    (0,0,1,1),
    (1,0,0,1),
    )

while True:
    print("derecha")
    for _ in range(8):
        for secuencia in derecha:
            print(secuencia)
            pap(PINS,secuencia)
            sleep_ms(500)

    print("izquierda")
    sleep(1)

    for _ in range(8):
        for secuencia in izquierda:
            print(secuencia)
            pap(PINS,secuencia)
            sleep_ms(500)

Motor PAP a medio paso

Descripción: Hacer funcionar en un sentido el motor PAP a medio paso, de ida y vuelta
Material:
- 1 Motor PAP
- 1 Driver ULN2003
- Fuente externa
Diagrama:

Código:

from machine import Pin
from time import sleep_ms, sleep

def pap(pin,signal):
    Pin(pin[0], Pin.OUT, value=signal[0]) # bobina A
    Pin(pin[1], Pin.OUT, value=signal[1]) # bobina B
    Pin(pin[2], Pin.OUT, value=signal[2]) # bobina C
    Pin(pin[3], Pin.OUT, value=signal[3]) # bobina D

TIME = 250

PINS = [5,4,0,2] # numero de los pines que usare en el orden de las bobinas A,B,C,D
#ocho pasos
izquierda = (
    (0,0,0,1),
    (0,0,1,1),
    (0,0,1,0),
    (0,1,1,0),
    (0,1,0,0),
    (1,1,0,0),
    (1,0,0,0),
    (1,0,0,1),
    )
#ocho pasos
derecha = (
    (1,0,0,0),
    (1,1,0,0),
    (0,1,0,0),
    (0,1,1,0),
    (0,0,1,0),
    (0,0,1,1),
    (0,0,0,1),
    (1,0,0,1),
    )

while True:
    print("derecha")
    for _ in range(8):
        for secuencia in derecha:
            print(secuencia)
            pap(PINS,secuencia)
            sleep_ms(500)

    print("izquierda")
    sleep(1)

    for _ in range(8):
        for secuencia in izquierda:
            print(secuencia)
            pap(PINS,secuencia)
            sleep_ms(500)

Control de cargas AC

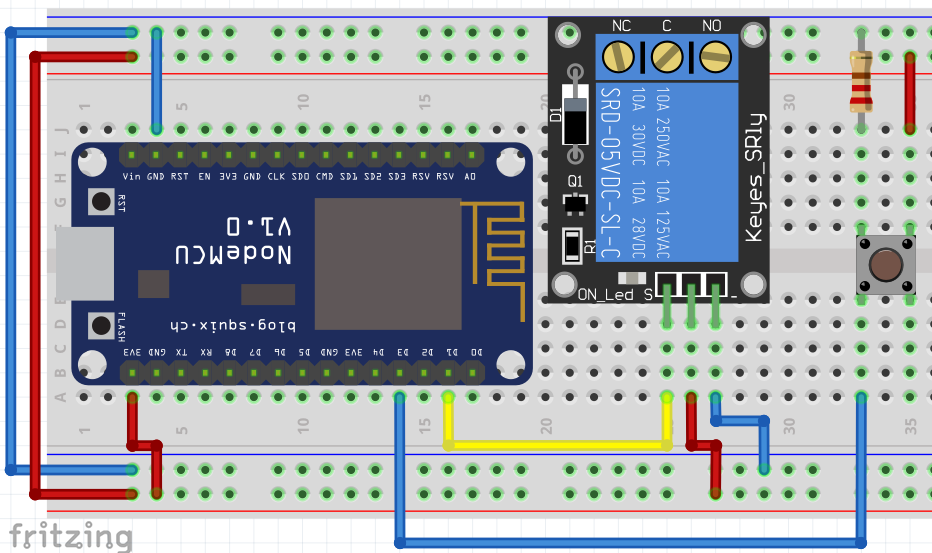

Módulo de Relay con boton

Descripción: Encender el modulo del Relay
Material:
- 1 Módulo de Relay
- 1 Carga AC
- 1 R1k
- 1 Push button
Diagrama:

Código:

from machine import Pin
from time import sleep_ms # importo la función sleep_ms

relay = Pin(5, Pin.OUT,value=0) #configuro D1 como salida
boton = Pin(0, Pin.IN) # configuro D0 como entrada

while True: # ciclo infinito

    if boton.value(): # leo el valor del botón, si es 1 entro al bloque de código
        sleep_ms(250) #doy un tiempo mínimo para no saturar al micro
        relay.value( not relay.value() ) #enciendo el led
