ESP8266
ESP8266 es un System-on-Chip (SoC) con WiFi de Espressif Systems.
Especificaciones técnicas del SoC ESP8266
Especificaciones técnicas del microcontrolador obtenidas del datasheet. Este microcontrolador cuenta con un modulo WiFi integrado.
- Architecture: Xtensa lx106
- CPU frequency: 80MHz overclockable to 160MHz
- Total RAM available: 96KB (part of it reserved for system)
- BootROM: 64KB
- Internal FlashROM: None
- External FlashROM: code and data, via SPI Flash. Normal sizes 512KB-4MB.
- GPIO: 16 + 1 (GPIOs are multiplexed with other functions, including external FlashROM, UART, deep sleep wake-up, etc.)
- UART: One RX/TX UART (no hardware handshaking), one TX-only UART.
- SPI: 2 SPI interfaces (one used for FlashROM).
- I2C: No native external I2C (bitbang implementation available on any pins).
- I2S: 1.
- Programming: using BootROM bootloader from UART. Due to external FlashROM and always-available BootROM bootloader, ESP8266 is not brickable.
Pinout
Primero debemos conocer el pinout de nuestra tarjeta, existen alguna variantes de esta placa, pero en general son muy similares.

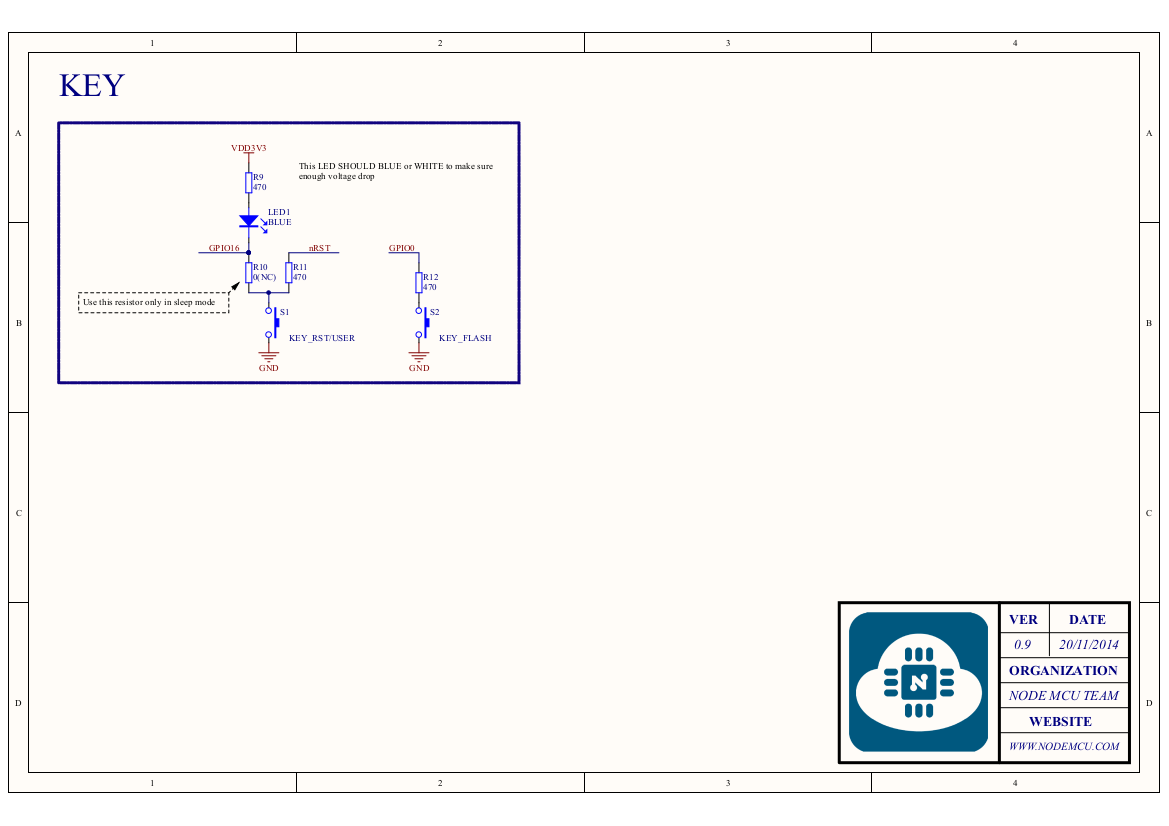

De base puede traer un LED que esta en el pin 2 (no siempre viene) y 2 botones, uno a cada costado de la entrada USB.
RST: Reset, para reiniciar la placa o la comunicación con la computadoraFLASH: Flasheo de la placa. Es para cargar el firmware, en ocasiones se necesita.
Variantes de tarjetas Node MCU
Hay varias versiones de esta placa, no vamos a entrar en detalles con todas solo las mas completas con respecto a componentes.

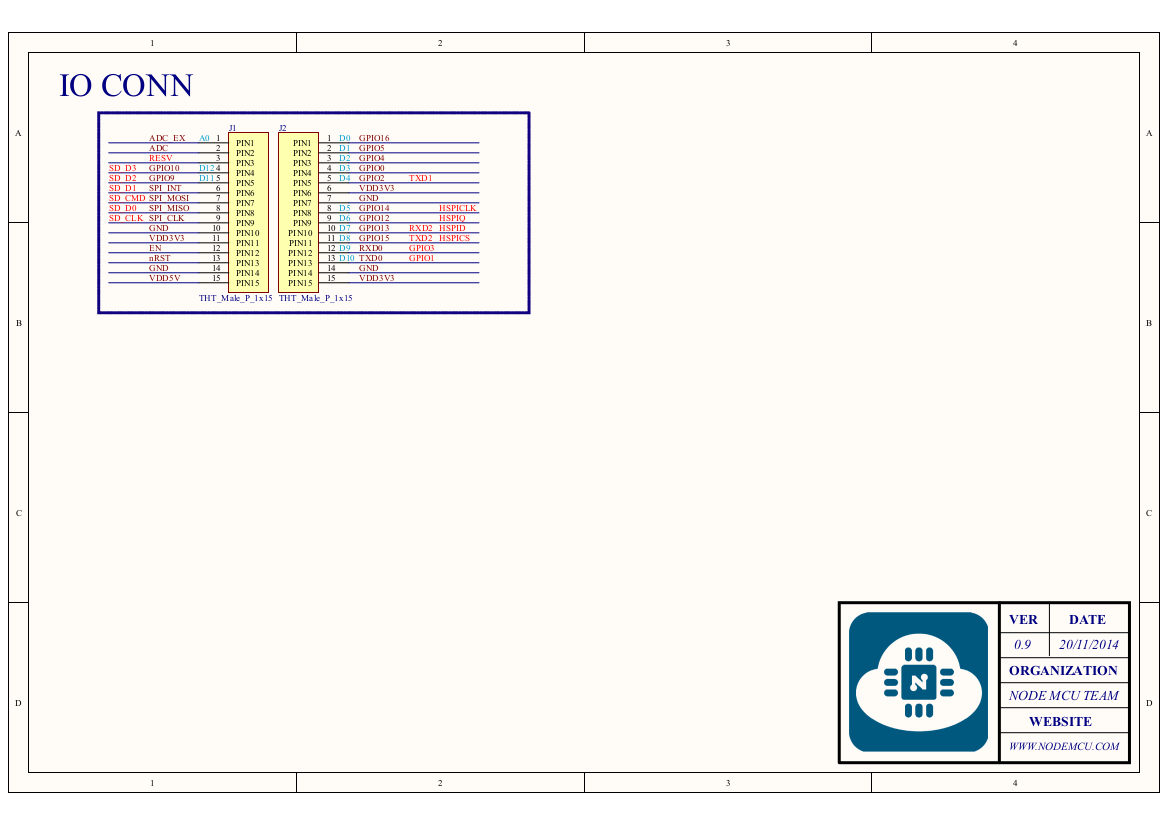

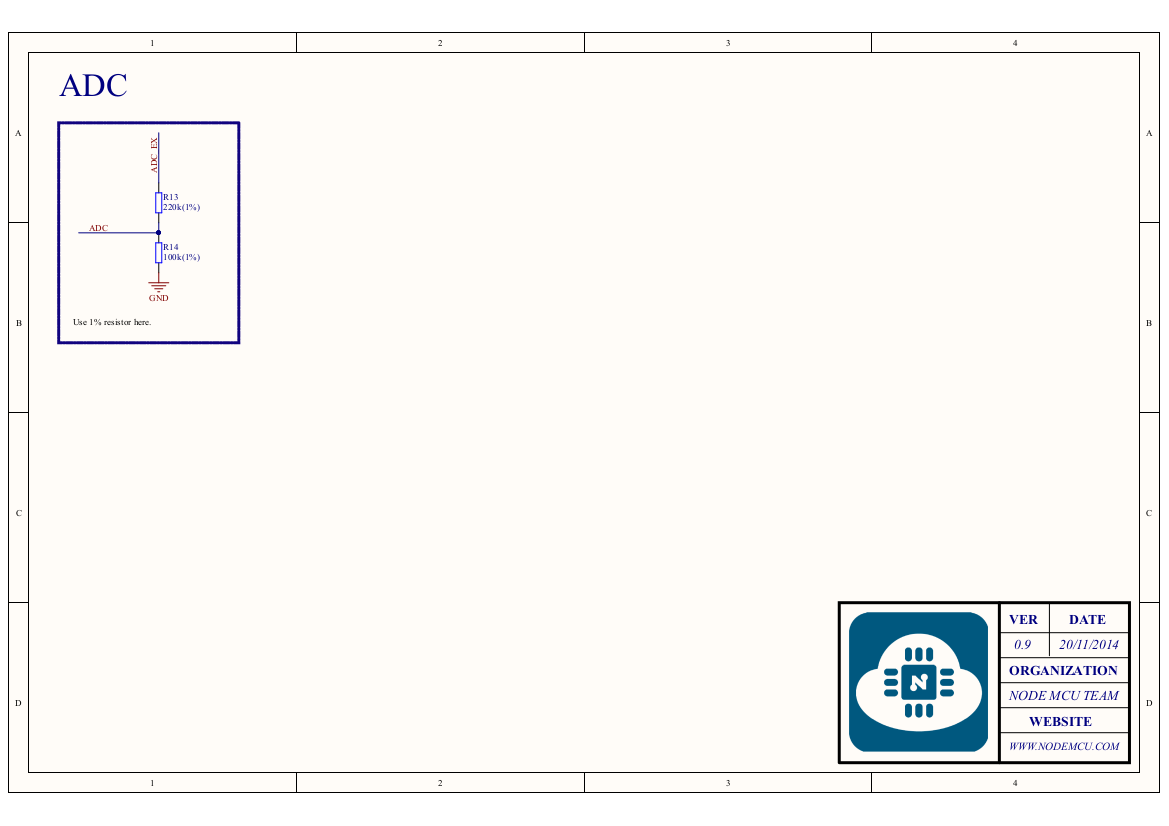

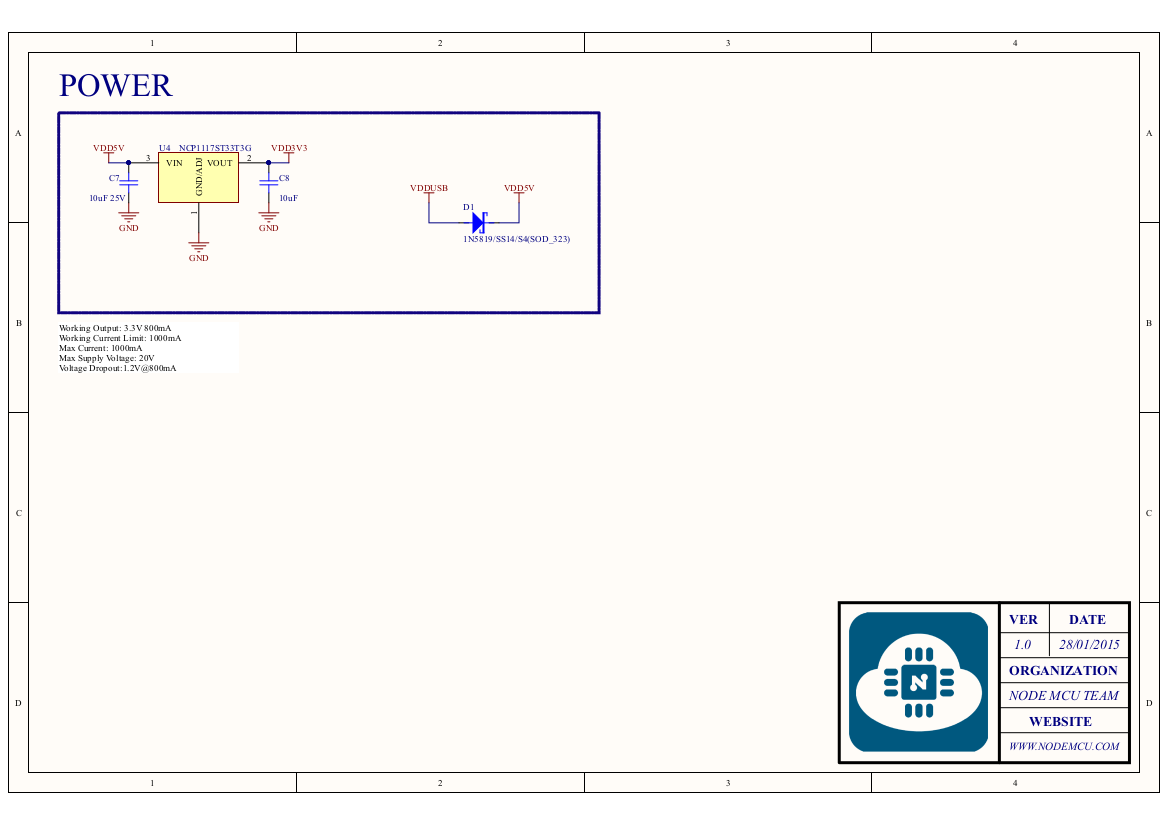

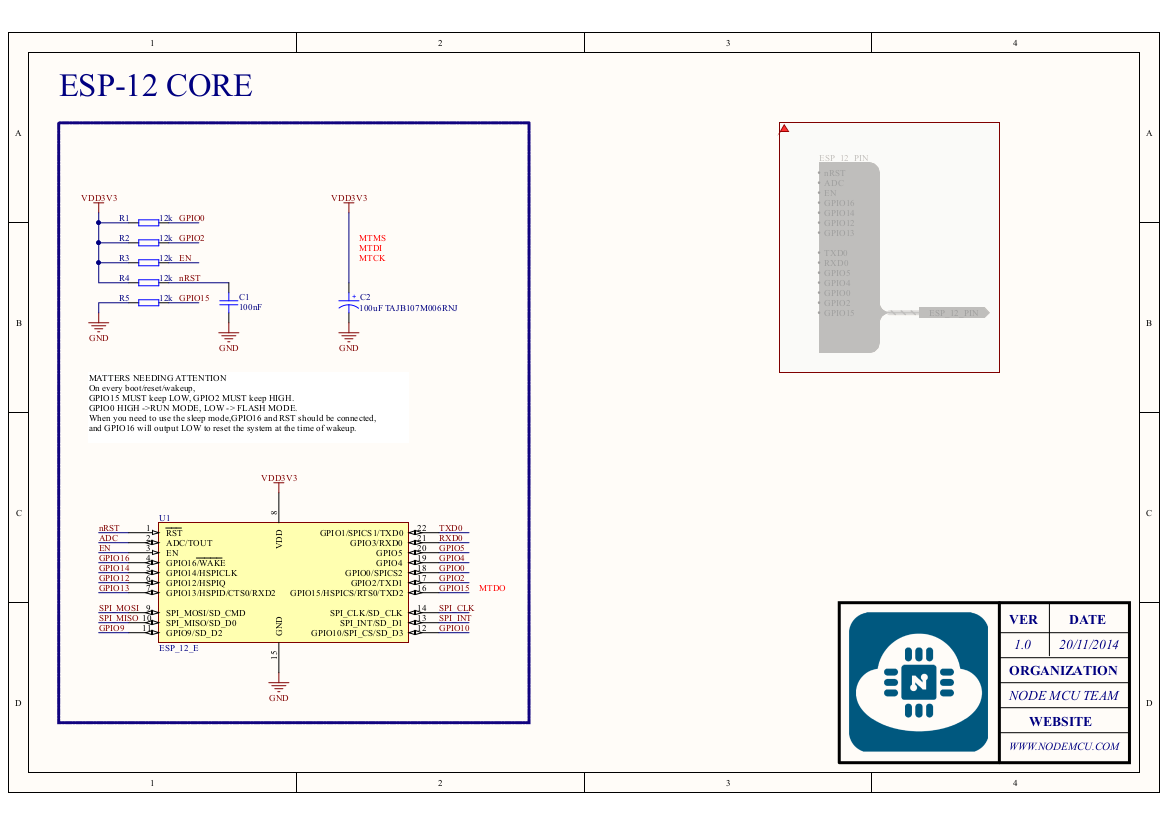

Diagrama esquemático del Node MCU
Como ya se vio existen varias placas, sus variaciones son pocas en general, pero de base todos tiene el mismo microcontrolador ESP8266.

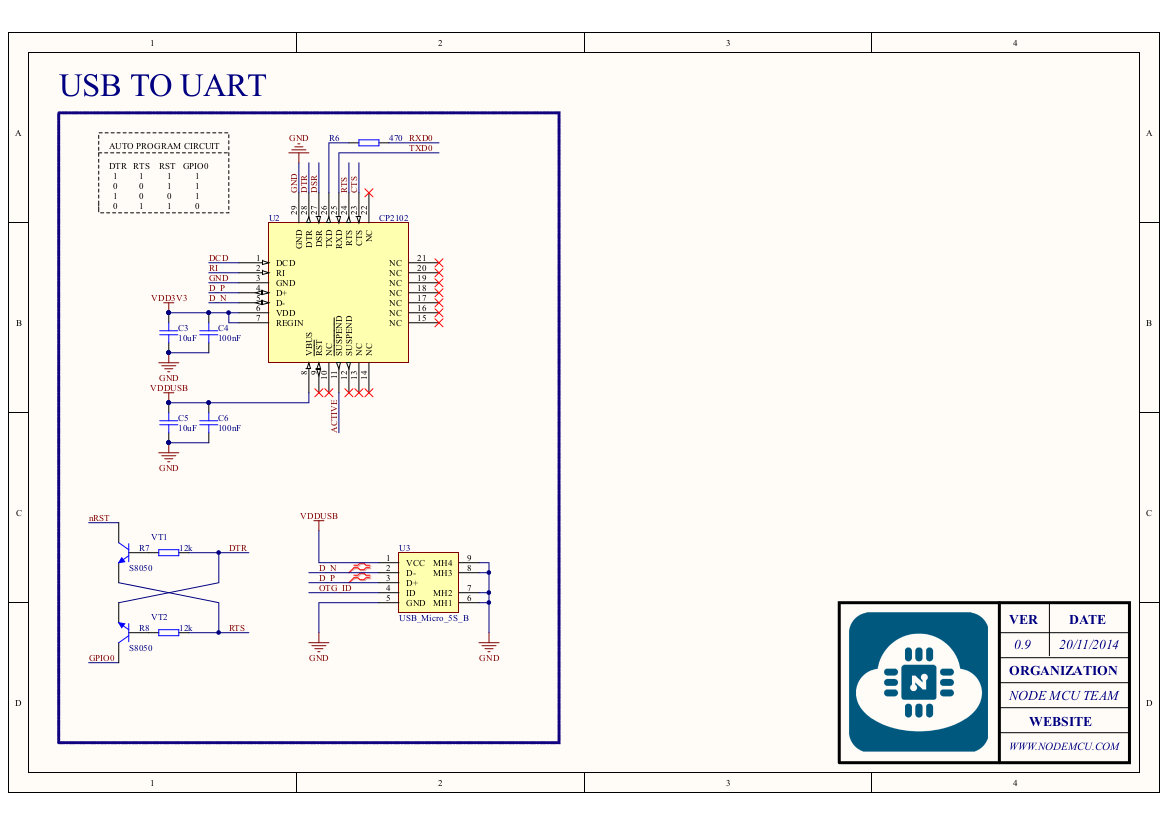

La modificación siguiente con el drive CP2102
Proceso Boot
Proceso de arranque, ejecuta un script llamado _boot.py. Este es montado en el sistema de archivos en la FlashROM, o si no esta disponible, crea un un modulo de arranque.
Una vez montado el sistema de archivos, se ejecuta boot.py. Posteriormente de que se ejecuta el script de arranque, ejecuta main.py, si existe.
El script main.py siempre que exista sera lo que comenzara a ejecutarse cada vez que se energice la placa.
El código que se recomienda dentro del script main.py es el siguiente:
import my_app
my_app.main()
Esto permite tener una estructura en el código limpio, y también permite multiples aplicaciones en la tarjeta, e ir cambiando entre ellos.
