Circuitos en Paralelo Resistivo

Un circuito en paralelo se base en lo previamente visto con relación a la conexión de resistencias, pero ahora tenemos que conocer las reglas que aplican con respecto al voltaje y la corriente.

Reglas que debemos grabarnos son el comportamiento del voltaje y la corriente en circuitos serie:

Voltaje: Es el mismo en todos los elementos.

Corriente: La corriente se distribuye entre todos los elementos.

paralelo

La suma de n bifurcaciones de corriente es igual al total de la corriente del circuito. El voltaje en cada resistencia es igual al voltaje de la fuente.

Comportamiento de voltaje y corriente en Serie

Ecuación de Voltaje

El voltaje total es igual es todos los elementos del circuito:

$V_{T} = V_{1} = V_{2} = V_{3} = V_{4} = V_{5} = . . . = V_{n}$

Ecuación de corriente

La corriente se distribuye en todos los elementos

$I_{T} = I_{1} + I_{2} + I_{3} + I_{4} + I_{5} + . . . + I_{n}$

Ejemplos

Example

1. Necesitamos conocer el voltaje y la corriente en cada elemento como el total:

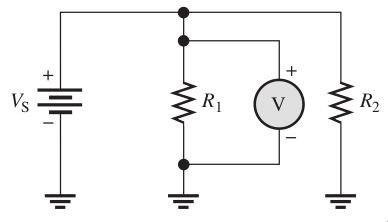

Diagrama:

Solución:
